САМОДЕЛЬНЫЙ ЗВУКОСНИМАТЕЛЬ ДЛЯ АКУСТИЧЕСКОЙ ГИТАРЫ

Опубликовано: 2013-05-12 / Автор: Сергей Хмарук

Всем привет! Недавно нашел на одном сайте по электронике и схемотехнике довольно интересное решение – самодельный звукосниматель для акустической гитары. Думаю, что многих гитарных радиолюбителей и тех, кто хотя бы дружит с паяльником, заинтересует данная статья. Конечно, многие скажут, зачем париться, ведь можно купить специальный звукосниматель для акустикив любом гитарном магазине. Да, согласен! Но вот найдется много экспериментаторов, наподобие меня, желающих с этим повозиться.

Схема самодельного звукоснимателя

Довольно забавное и интересное решение нашел мастер А. Мельников из города Мстиславль, который предлагает всего два довольно простых способа для изготовления самодельного звукоснимателя для акустической гитары. Давайте их сейчас рассмотрим.

Способ №1

Для первого способа вам понадобятся 5 магнитов из мебельной фурнитуры (набор для сборки дверей шкафа). Все эти магниты необходимо освободить от всех лишних деталей и склеить в одну сплошную полоску при помощи суперклея, как показано на рисунке 1.

После этого с обеих сторон наклеиваем полоску скотча, и таким образом у нас должен получиться магнитный сердечник для будущего звукоснимателя. Теперь вам необходимо намотать катушки, по 50 витков в каждой используя проволоку диаметром 0,1 мм или меньше, но с таким расстоянием друг от друга, чтобы находясь непосредственно под струнами, каждая катушка была под своей струной. Итого должно получиться 6 катушек, как изображено на рисунке 2.

На этом, можно сказать, звукосниматель для акустической гитары практически готов. Но осталось еще его красиво оформить, чтобы он визуально соответствовал внешнему виду нашего инструмента. Для этой цели можно взять резиновую трубочку из-под водяной грелки и поместить туда готовый звукосниматель, предварительно в ней сделав продольную прорезь. Для подключения к усилителю, необходимо выводы звукоснимателя припаять к разъему – гнездо мини-джека 3,5 мм. Общий вид готового звукоснимателя показан на рисунке 3.

Важный момент: перед тем как надеть резиновую трубочку необходимо защитить катушки, для этого вдоль сердечника наклейте полоску скотча с одной и с другой стороны. Прикрепить звукосниматель можно с помощью суперклея, но ни в коем случае не к самому дереву. Для этого наклейте скотч, а потом уже на него приклеивайте. В будущем у вас не возникнет проблем с демонтажем.

Стоит также отметить, что при расположении звукоснимателя ближе к нижнему порожку, звук будет более звонким с металлически характером, а при отдалении от него будет более басистым и мелодичным с большой амплитудой на выходе. А вот уровень сигнала самодельного звукоснимателя будет соответствовать уровню динамического микрофона. В итоге у вас должно получиться что-то наподобие этого.

Читать еще:  Брелки из полимерной глины - Своими Руками

Способ №2

Этот вариант, как по мне, самый простой. Для второго способа вам необходимо раздобыть 6 головок от старых кассетных магнитофонов, при этом все головки должны быть одного типа, т.е. одинаковыми. Если вам повезло найти такие головки, то в первую очередь необходимо с них удалить лепестки, которые предназначены для точного протяжения пленки, как изображено на рисунке 4.

Далее необходимо воедино скрутить все головки в звукосниматель при помощи длинных тонких винтов, как на рисунке 5. Поверх этих винтов необходимо надеть ПВХ трубочки нужной длины. Внизу получившегося звукоснимателя к выводам головки припаиваем печатную плату, дорожки на которой соединяют все головки между собой в единую катушку и сюда же паяем гнездо джека. Головки нужно расположить таким образом, чтобы расстояние друг от друга соответствовало расстоянию между струнами. Звукосниматель готов!

Как видите друзья, эти два способа изготовления самодельного звукоснимателя для акустической гитары довольно простые и не сложные в принципе. Если же у вас нет лишних денег на покупку фирменного датчика, то этот вариант будет для вас в самый раз. Надеюсь, вам было интересно, дерзайте!

Звукосниматель для гитары своими руками

Наверное, у каждого гитариста есть предел своей громкости. Сталкивались ли вы с таким случаем, когда вас не слышно? Если у вас есть своя акустическая гитара, то эта проблема частично решена. Но ведь каждый гитарист, в глубине души, хочет стать легендой. Или ситуация, когда количество ваших слушателей превышает десять человек. Вы играете в большом зале или на улице. Вы хотите электрогитару…. Я думаю можно назвать кучу причин.

Но объединяет эти причины одно – это звукосниматель. Устройство, которое будет преобразовывать звук вашего инструмента в электрический сигнал. После этого звук можно будет усиливать, обрабатывать всяческими эффектами и мн. другое…

Сегодня вы сможете узнать, как собственноручно сделать звукосниматель типа сингл. Фактически, этот датчик представляет собой катушку индуктивности, которая намотана вокруг постоянного магнита. Стальные струны, которые колеблются возле оного, оказывают влияние на поле и создают слабый переменный ток. Который является копией модуляционно-частотной характеристики звуковой волны.

Итак, сначала нам нужно будет изготовить каркас сингла. Для этого можно воспользоваться чертежом.



Концы залужены и припаяны к проводкам, заизолированы.

При помощи изоленты заизолирована и сама катушка.

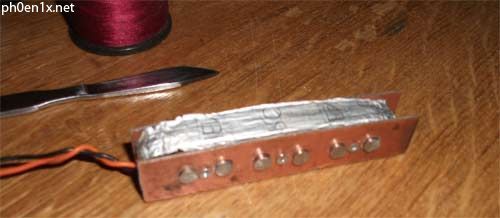

Экран из фольги закреплен с помощью «голого» провода. Соединен с фольгой текстолита и проводом, который выводит массу.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

О звукоснимателях (советы самодельщика)

Сейчас намного легче приобрести хорошую гитару, чем скажем лет 40 назад. Но все же, возможно из-за финансовой стороны вопроса, я думаю, есть еще энтузиасты-самодельщики делающие гитары своими руками. Вот им то, начинающим, и адресована моя заметка самодеятельного музыканта. Первые наши попытки электрифицировать обычную акустическую гитару были предприняты с товарищем, Сергеем Омельченко, еще в 1966 году.

Читать еще:  Композиция «Корзина с цветами из конфет» - Своими Руками

Самым простым решением оказалось прикрепить головку с пьезоэлектрическим преобразователем, от проигрывателя грампластинок, к корпусу гитары. В дальнейшем вынули сам пьезоэлемент и сделали для него специальный держатель, совмещенный с розеткой для присоединения экранированного кабеля подключения к усилителю. Эта деревянная конструкция приклеивалась к деке гитары вблизи струнодержателя. Для увеличения уровня сигнала на конец пластины пьезодатчика помещали пластилиновый шарик увеличивающий момент инерции преобразователя. Сигнал был достаточен для подключения к любому радиоприемнику имеющему высокоомный вход для проигрывателя грампластинок. Этот первый «звукосниматель» и изображен на Рис.0. Его недостатком была высокая чувствительность к акустическим шумам, шорохам, свисту пальцев по струнам и механическая непрочность самой пьезоэлектрической пластины. Зато стоимость головки звукоснимателя в сборе была всего 1р.60 коп., а сделать держатель можно за пол часа простым инструментом.

Следующей самоделкой стал «настоящий» электромагнитный звукосниматель из наушников летных шлемофонов. Использовались наушники (телефонные капсули) сопротивлением 2200 Ом, нынче практически не встречающиеся. Аккуратно расколов корпус, извлекали магнитную систему телефонов в сборе с двумя катушками на полюсных наконечниках магнитов. Эти полюсные наконечники удивительным образом соответствовали расстоянию между струнами гитары. Расколов три наушника (к сожалению иногда приходилось и больше) на латунной пластинке приклеивали магнитопроводы и соединяли все катушки последовательно.. Получался звукосниматель с сопротивлением 6600 Ом, дающий достаточно мощный электрический сигнал (Рис.1). Вместо клея, все же лучше бы использовать для закрепления магнитопроводов припайку полюсных наконечников к латунной пластине, а сверху накрыть экранирующим и одновременно защитным экраном. Но наша осмысленная борьба с электрическими и магнитными помехами началась несколько позже… Таких звукоснимателей было изготовлено множество, (только представьте сколько шлемофонов было испорчено и оснащались ими уже не акустические а самодельные досчато-фанерные «электрогитары». Но звучание у этих звукоснимателей было «кукольное». Из-за неравномерности магнитного поля вблизи полюсных наконечников колебания струн преобразовывались в электрический сигнал нелинейно, «обогащая» звук гармониками и вызывая ощущение «мусорности» сигнала.

В следующем звукоснимателе (на Рис.2) этот недостаток был уже устранен. На отдельных, для каждой струны, магнитах размещались катушки, содержащие каждая по 4000 витков провода ПЭЛ 0,08 мм диаметром, соединенные последовательно. Получилось объединение в одной конструкции 6-7 струнных звукоснимателей, помещенных в одну общую пластмассовую коробку. Покраска ко робки изнутри серебрянкой, для экранировки звукоснимателя, показала полную несостоятельность такого решения. Звук был чистым, пропорциональным колебаниям струн, но недостаточно сильным. Полагаю, что звукоснимателю не хватало магнитомягкой стальной пластины вместо пластмассового основания, к тому же множество небольших магнитов создавало несильное локальное поле для струн. Ну и чисто умозрительно, представь те, как трудно «продирался» сигнал отдельных струн через индуктивность остальных 5-6 катушек!

Читать еще:  Укладка половой плитки - Своими Руками

Значительно лучшим получился звукосниматель (Рис.3) содержащий всего один, но мощный маг нит, и одну большую катушку. Его магнитопровод-основание концентрировал мощное и равномерное магнитное поле вблизи струн, также хорошо защищая катушку от повреждений. Накрытый сверху латунным экраном звукосниматель был нечувствительным к электро статическим наводкам и давал сильный, чистый звук. Единственным значительным его недостатком, впрочем свойственным большинству электромагнитных звукоснимателей, была его чувствительность к внешнему переменному магнитному полю, создаваемому различными трансформаторами и сетевыми проводами.

Ну и наилучшими характеристика ми обладает звукосниматель на Рис.4, отличающийся от предшествующей конструкции лишь наличием одинаковых сдвоенных катушек. Абсолютно одинаковые, намотанные одновременно и надетые на общий магнитопровод, они генерируют одинаковый сигнал под воздействием внешнего магнитного поля. Но будучи включенными встречно, этот же мешающий сигнал они взаимно уничтожают, обеспечивая звукоснимателю нечувствительность к внешним магнитным помехам. Это оказалось особенно важно при применении различных бустеров, усилителей-ограничителей и fuzz-устройств.

Дополнив гитару переключателем полярности одной из катушек (Рис.6), можно получить значительно различающееся звучание при синфазном и противофазном их включении. Подавление же магнитных помех происходит только лишь при противофазном включении катушек. Вообще же такое встречное включение катушек на общей магнитной системе образует интересную пространственно-частотную фильтрацию сигнала колеблющихся струн!

И, наконец, общие рекомендации для самодельщиков звукоснимателей:
— все металлические детали звукоснимателей должны быть соединены между со бой и заземлены, желательно пайкой;
— абсолютно все детали звукоснимателей должны быть жестко фиксированы, и не допускать «дребезга» для исключений щелчков, призвуков и микрофонного эффекта;
— для сильного сигнала желательно катушки делать с максимально-возможным числом витков, заполняя обмоткой все доступное пространство и используя про вод диаметром 0,06-0,08 мм или еще тоньше;
— обязательно используйте электростатический экран катушек и соединительных проводов, однако для борьбы с вихревыми токами и связанными с ними потерями этот экран должен иметь проницаемые окна напротив струн (Рис.5);

— не используйте регулировочные винты в составе полюсов магнитопровода для выравнивания силы звучания струн, лучше используйте магнитно-выровненные ферромагнитные струны. Паразитный микрофонный эффект, зацепы и порывы струн из-за этих винтов убедят вас в порочности таких конструкций;
— используйте магниты максимальной силы (ферриты кобальта) для большего сигнала и лучшего соотношения сигнал/шум;
— используйте только жесткие и надежные механизмы регулировки положения звукоснимателей относительно струн или не используйте вообще, установив звукосниматель сразу оптимально;
— разбирайте и изучайте «фирменные» звукосниматели – нет ничего такого, что самодельщики не смогли бы сделать так же или еще лучше!

Звукосниматель, имея значительную индуктивность и межвитковую емкость, вместе с емкостью соединительных экранированных шнуров и сопротивлением регуляторов и нагрузки, обладает сложной частотной зависимостью. Максималь ное сокращение емкостей шнуров, за счет их длинны, и увеличение сопротивления нагрузки положительно сказывается на качестве сигнала гитары. Подробнее здесь…
