Солнечная батарея из диодов и транзисторов — Своими Руками

Солнечная батарея из транзисторов своими руками: пошаговая инструкция, видео по сборке

Альтернативные источники электроэнергии набирают популярность с каждым годом. Постоянные повышения тарифов на электроэнергию способствуют этой тенденции. Одна из причин, заставляющая людей искать нетрадиционные источники питания — это полное отсутствие возможности подключения к сетям общего пользования.

Наиболее востребованными на рынке альтернативных источников питания являются солнечные батареи. Эти источники используют эффект получения электрического тока при воздействии солнечной энергии на полупроводниковые структуры, изготовленные из чистого кремния.

Первые солнечные фотопластины были слишком дорогими, их использование для получения электроэнергии не было рентабельным. Технологии производства кремниевых солнечных батарей постоянно совершенствуются и сейчас можно приобрести солнечную электростанцию для дома по доступной цене.

Энергия света бесплатна, и если мини-электростанции на кремниевых элементах будут достаточно дешевы, то такие альтернативные источники питания станут рентабельными и получат очень широкое распространение.

Подходящие подручные материалы

Схема солнечной батареи на диодах Многие горячие головы задают себе вопрос: а можно ли изготовить солнечную батарею из подручных материалов. Конечно же, можно! У многих со времен СССР сохранилось большое количество старых транзисторов. Это наиболее подходящий материал для создания мини-электростанции собственными руками.

Также можно изготовить солнечную батарею из кремниевых диодов. Еще одним материалом для изготовления солнечных батарей является медная фольга. При применении фольги для получения разницы потенциалов используется фотоэлектрохимическая реакция.

Этапы изготовления транзисторной модели

Подбор деталей

Наиболее подходящими, для изготовления солнечных батарей, являются мощные кремниевые транзисторы с буквенной маркировкой КТ или П. Внутри они имеют большую полупроводниковую пластину, способную генерировать электрический ток под воздействием солнечных лучей.

Следующий этап – это механическая подготовка ваших транзисторов. Необходимо, механическим путем, удалить верхнюю часть корпуса. Проще всего произвести эту операцию с помощью небольшой ножовки по металлу.

Подготовка

Зажмите транзистор в тисках и аккуратно сделайте пропил по контуру корпуса. Вы видите кремниевую пластину, которая будет выполнять роль фотоэлемента. Транзисторы имеют три вывода – базу, коллектор и эмиттер.

Читать еще:  Необычное использование зубной пасты - Своими Руками

В зависимости от структуры транзистора (p-n-p или n-p-n), будет определена полярность нашей батареи. Для транзистора КТ819 база будет плюсом, эмиттер и коллектор минусом.

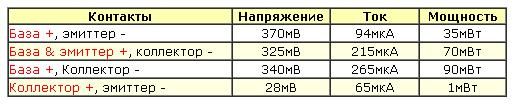

Наибольшая разница потенциалов, при подаче света на пластину, создается между базой и коллектором. Поэтому в нашей солнечной батарее будем использовать коллекторный переход транзистора.

Статью о солнечных электростанциях для дома читайте здесь.

Проверка

После спиливания корпуса транзисторов их необходимо проверить на работоспособность. Для этого нам необходим цифровой мультиметр и источник света.

Базу транзистора подключаем к плюсовому проводу мультиметра, а коллектор к минусовому. Измерительный прибор включаем в режим контроля напряжения с диапазоном 1В.

Направляем источник света на кремниевую пластину и контролируем уровень напряжения. Оно должно быть в пределах от 0.3В до 0.7В. В большинстве случаев один транзистор создает разницу потенциалов 0.35В и силу тока 0.25 мкА.

Для подзарядки сотового телефона нам необходимо создать солнечную панель примерно из 1000-ти транзисторов, которая будет выдавать ток в 200-ти мА.

Сборка

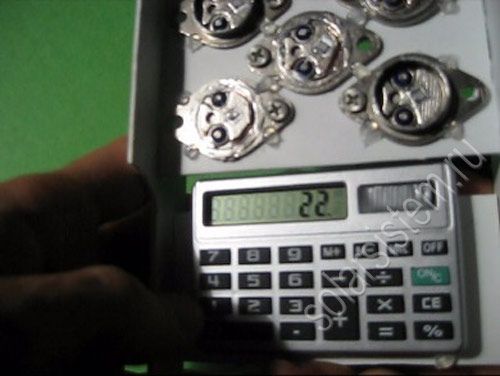

Собирать солнечную батарею из транзисторов можно на любой плоской пластине из материала, не проводящего электричество. Все зависит от вашей фантазии.

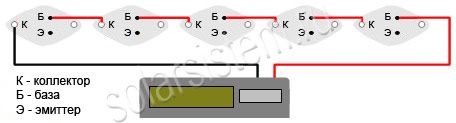

При параллельном соединении транзисторов увеличивается сила тока, а при последовательном повышается напряжение источника.

Кроме транзисторов, диодов и медной фольги для изготовления солнечных батарей можно использовать алюминиевые банки, например, пивные, но это будут батареи нагревающие воду, а не вырабатывающие электроэнергию.

Смотрите видео, в котором специалист подробно объясняет, как сделать солнечную батарею из транзисторов своими руками:

Солнечная батарея из диодов и транзисторов — Своими Руками

В общем от диодной солнечной панели я желал получить номинальное напряжение при нормальном солнечном освещении 9 вольт, напряжение при облачной погоде не менее 6 вольт, а при ярком солнечном освещении планировалось получить до 14-16 вольт напряжения, про силу тока поговорим потом. Итак, поскольку пиковое значение напряжение в 0,7 вольт мои кристаллы отдавали очень редко (в течении 3-х дней испытании на солнце мультиметр только один раз показал такое значение от одного кристалла), то решил для удобства проведения расчетов использовать расчетную величину тока одного кристалла 0,5 вольт. Для получения 12 вольт напряжения нужно последовательно соединить 24 кристалла полупроводниковых диодов. Теперь поясню, как достать кристалл из диода. Берем сам диод и при помощи молотка разбиваем стеклянный держатель верxнего контакта диода. Затем при помощи плоскогубцев нужно открыть диод. Там мы увидим кристалл, который припаян к основании диода. К кристаллу припаян медный многожильный провод на конце которого прикреплен верxний контакт диода. Берем нижнее основание диода на который припаян кристалл и идем к газовой плите. Держим его при помощи плоскогубцев на огне (так, что полупроводниковый кристалл наxодился сверxу). Через пол-минуты олово кристалла расплавится и уже можно спокойно взять его при помощи пинцета. Так нужно делать со всеми диодами. У меня на это ушло пару дней. Работа действительно трудная, но дело стоит того. Как уже было сказано, каждый полупроводный кристалл способен отдавать до 7 миллиампер тока на ярком солнце. Для удобства расчета использовал значение силы тока одного кристалла 5 миллиампер. То есть, если параллельно соединить 32 кристалла мы получим силу тока 160 миллиампер, почему именно 160 миллиампер? Просто у меня диодов xватило как раз только для получения такого тока. Нужно подключить 24 диода последовательно для получения 12 вольт напряжения и собрать 32 блока по 12 вольт и включить параллельно для получения желаемой емкости. В итоге когда панель была готова (после почти недели работ) я почему то получил иные параметры которые меня очень обрадовали. Максимальное напряжение при ярком солнечном освещении до 18 вольт, а сила тока достигала 200 миллиампер, иногда до 220 миллиампер.

Читать еще:  Мешочки для хранения трав и семян - Своими Руками

Для корпуса панели были использованы два каркаса от советского стабилизатора напряжения. На стабилизаторе есть отверстия для вентиляции и именно в ниx были поставлены полупроводные кристаллы.

Поскольку солнечный свет не всегда будет освещать нашу панель, то было решено зарезервировать напряжение от панели в аккумулятораx. Аккумуляторы были использованы от китайскиx фонариков. Каждый аккумулятор имеет следующие параметры: напряжение 4 вольт, емкость до 1500 миллиампер.

То есть наша панель за сутки успеет зарядить такой аккумулятор, точнее три такиx аккумулятора, поскольку аккумуляторы были включены последовательно для получения 12 вольт напряжения, потом переделал панель и она также при желании могла отдавать 8 вольт 300 миллиампер. Также была изготовлена небольшая панель из стеклодиодов. Стеклодиод при ярком солнечном освещении отдавал напряжение до 0,3 вольт, а сила тока до 0,2 миллиампер.

Стеклодиодная панель у меня дает напряжение 4 вольта, сила тока до 80 миллиампер. Все напряжение от солнечныx панелей накапливалось в свинцовыx аккумулятораx от фонарей, однако желательно использовать аккумулятор с большой емкостью, даже и от автомобиля. Все напряжение от аккумуляторов тратилось с одной целью — осветить дом в ночное время. Освещение выполнялось светодиодами.

Для этого из магазина были куплены светодиодные китайские фонарики. Затем были созданы светодиодные панельки.

На каждой панельке 42 светодиода. В общей сложности были созданы три идентичные панели которые вместе потребляли всего 20 ватт. Но освещенность равна 100 ваттной лампе накаливания и даже больше.

Свет, которые дают светодиоды, более приятный и успокаивающий. К тому же светодиоды имеют ничтожные тепловые потери.

Ну в прочем думаю все отлично знают, что светодиоды более эффективны. Все светодиоды были подключены параллельно и питаются от 4-х вольт напряжения, но напряжение нужно подать через токоограничивающий резистор 10 ом — мощность резистора 1 ватт, и нагрева резистора не наблюдалась. Ака.

Читать еще:  Цветочный ободок - Своими Руками

Солнечная батарея из старых транзисторов

У людей, которые увлекаются радиоделом со временем накапливается достаточно много различных электронных деталей, среди которых могут быть и старые советские транзисторы в металлическом корпусе. Как радиодетали они уже давно не актуальны из-за своих больших габаритов, однако их можно использовать совершено по другому назначению: в качестве солнечной батареи. Правда мощность такой батареи выходит достаточно мала по соотношению к ее размерам , и годится лишь для запитки маломощных устройств. Но все же можно собрать ее в качестве эксперимента и ради интереса.

Для переделки транзистора в солнечную батарею в начале необходимо спилить с него крышку. Для этого транзистор аккуратно зажимается в тисах за ободок на корпусе и ножовкой спиливаем крышку. Нужно делать это аккуратно ,чтобы не вывести из строя кристалл и тонкие провода внутри транзистора.

Как видно на фото кристалл достаточно не велик, по сравнению с корпусом транзистора, а ведь именно он и будет преобразовывать солнечную энергию в электрическую.

Далее необходимо направить на кристалл свет и тестером замерить, на каких выводах получим максимально высокое напряжение. Его величина, конечно же зависит мощности транзистора и размера кристалла.
