Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Сами с усами – альтернатива покупным конструкциям

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

Люк

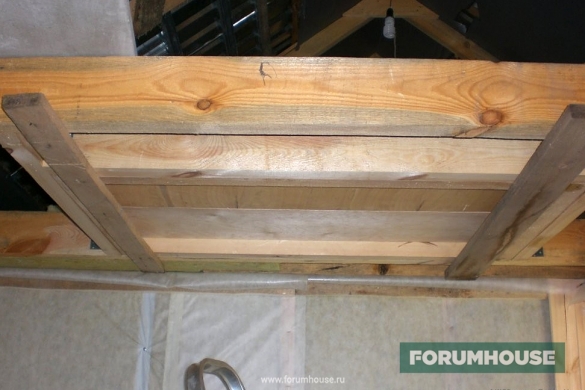

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

  • Два длинных бруска 50×50 мм.
  • Два коротких бруска 50×50 мм.
  • Два куска фанеры толщиной 10 мм (можно один, но целого не было)
  • Крепеж (саморезы ПШ).

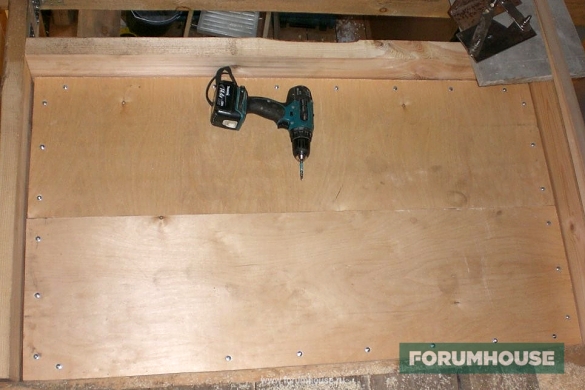

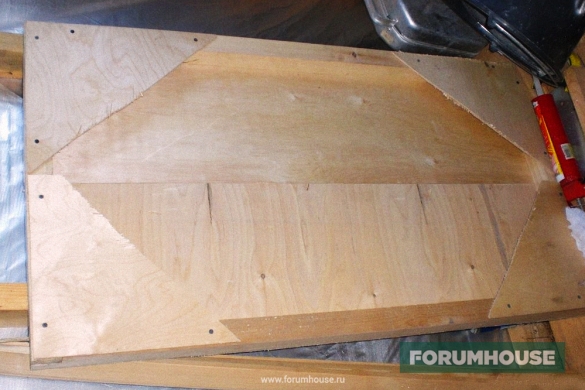

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

  • Уголок
  • Металлический прямоугольник-база (нарезан из листа)
  • Две металлических полосы (разной длины)
  • Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Стремянка своими руками из дерева

Стремянка своими руками из дерева – это функциональная, легкая и мобильная лестница, которая не будет лишней в любом хозяйстве. С помощью стремянки получится без труда делать как ремонтные работы (красить потолок или стены наверху, клеить обои), так и выполнять бытовые действия – заменить лампочку, сделать уборку на антресолях, помыть люстру. При необходимости складную стремянку можно взять с собой на дачу, чтобы собрать урожай с деревьев или провести иные манипуляции, требующие устойчивой высокой подставки под ноги.

Читать еще:  Лайткуб своими руками - Своими Руками

Стремянка своими руками из дерева

Собрать стремянку самостоятельно несложно, особенно выбрав в качества материала для изготовления дерево. Главное – понять принцип и основные нюансы изготовления складной лестницы, а затем уже можно будет делать стремянку по своим размерам и потребностям.

Как выбрать материал?

Существует великое множество вариантов древесины, подходящих для изготовления стремянки. Делая выбор, нужно учитывать не только функциональные особенности будущего изделия (высота, какой вес должна выдерживать, количество ступенек), но и момент хранения. Если переносная лестница будет все время находиться в квартире, и возможности спрятать ее нет, целесообразно придать стремянке декоративный вид. «Квартирную» лестницу желательно сделать такой, чтобы она вписалась в общий интерьер помещения – например, изготовить стремянку в виде стула-трансформера или такую, чтобы ее можно было использовать как подставку для цветочных горшков.

В этом случае нужно выбрать породу дерева, обладающую красивой фактурой и подходящую под остальную мебель, двери или иные элементы дизайна. Готовое изделие также можно покрыть лаком, маслом для дерева или морилкой, а также покрасить в нужный оттенок.

Стремянка, на которой расположены комнатные цветы

Если же стремянка будет скрыта от посторонних глаз, внешние особенности дерева не важны. Гораздо большее внимание нужно уделить его «рабочим» качествам – твердости, устойчивости к растрескиванию и гниению. Самым прочным, долгослужащим, и при этом недорогим деревом считают сосну, и стремянка из сосновых досок будет служить верой и правдой несколько лет, даже если использовать ее на даче или придомовой территории.

Приобретая материал для будущей стремянки, нужно понимать, что это конструкция должна выдержать вес взрослого человека, а также каких-то грузов: инструментов, емкостей с краской и подобного. Поэтому древесина должна быть плотной, умеренно сухой, не иметь сколов и тем более, трещин.

Не стоит экономить на материале для стремянки – изделие из некачественного дерева наверняка сломается

Таблица №1. Характеристики популярных пиломатериалов

Лестница на чердак своими руками

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.


Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.
Читать еще:  Сушилка на батарею из пластиковых труб - Своими Руками

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.


Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.


Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.


В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Читать еще:  Простая стойка для садового инвентаря - Своими Руками


Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.


Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.


Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.


Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.


Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.


Каждая часть конструкции стягивается саморезами с использованием столярного клея.


Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.


Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.


Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.
