Недорогой кондиционер своими руками

На улице лето, светит яркое солнце, а в квартире невыносимая жара и хочется немного прохлады. На этот случай был придуман кондиционер, который спасает от летнего зноя и дарит приятный холодный ветерок. Кондиционер можно купить в магазине, а можно сделать его своими руками.

Инструкция по сборке кондиционера в видео-ролике:

Для создания простого кондиционера вам понадобится: изотермический контейнер на 45л, небольшой вентилятор (например, автомобильный или настольный), водопроводный отвод с углом наклона 90 градусов и диаметром 10-15 см (колено от пластиковой трубы), источник питания для вентилятора, дрель и электрический лобзик, которые понадобятся для того, чтобы сделать отверстия в контейнере, карандаш.

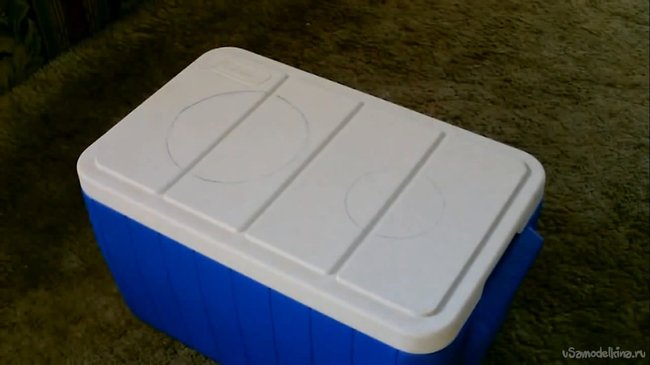

Сначала делаем разметку отверстий. Для этого прикладываем к крышке изотермического контейнера вентилятор и один конец водопроводного отвода, обрисовываем их карандашом. Отверстие для вентилятора делаем чуть меньше, чем его максимальный диаметр, чтобы он не провалился в контейнер. А пластиковое колено должно быть плотно прилегать к краям отверстия и надёжно фиксироваться.

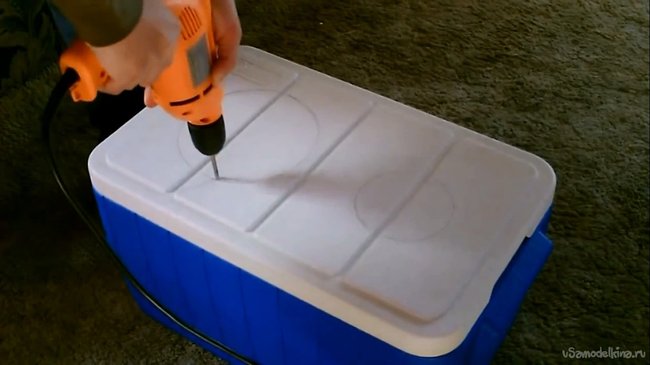

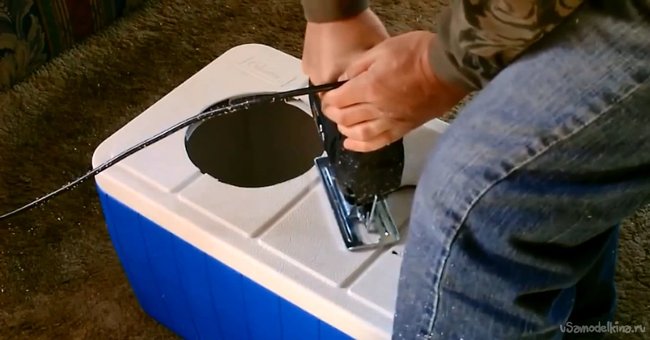

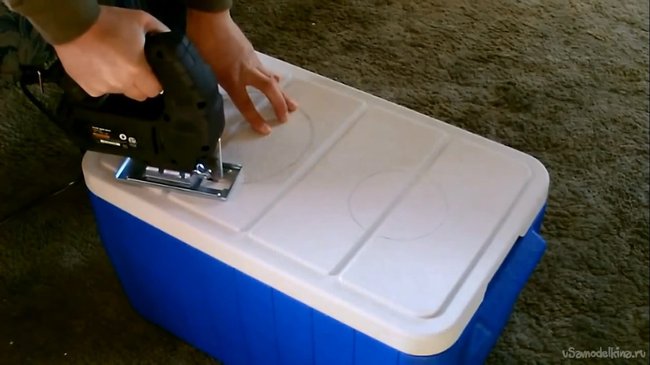

Далее берём дрель и делаем в крышке контейнера дырку на одной из линии, затем лобзиком аккуратно проходим по линии разметки, таким образом, вырезаем необходимое отверстие. Повторяем процедуру для второго отверстия.

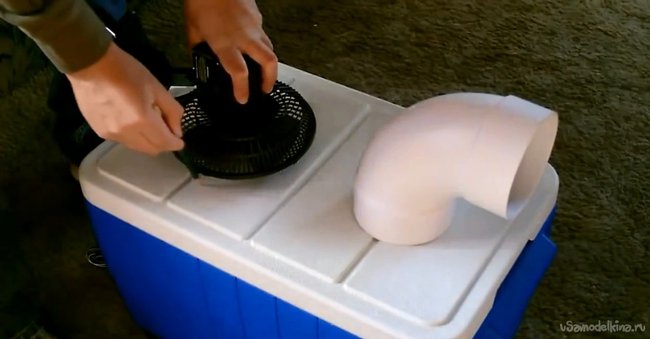

Устанавливаем отвод таким образом, чтобы воздух выходил из него в противоположную строну от вентилятора. Можно изменять угол, чтобы направлять струю холодного воздуха в нужную сторону. Проверяем, насколько хорошо он закреплён. Устанавливаем вентилятор.

Если есть переключатель скорости вращения для вентилятора, то крепим его на крышку контейнера. Таким образом, можно менять режимы нашего кондиционера.

Вентилятор можно подключить к сети или к переносному источнику питания, или к солнечной батарее, если она у вас есть.

Чтобы кондиционер выполнял свою основную функцию, охлаждал воздух, в контейнер необходимо положить аккумулятор холода. Это может быть большой кусок льда, пластиковые бутылки или пакеты от кетчупа (майонеза, соуса) с замороженной водой. Также можно использовать холодную воду из крана или купить в магазине специальные аккумуляторы холода.

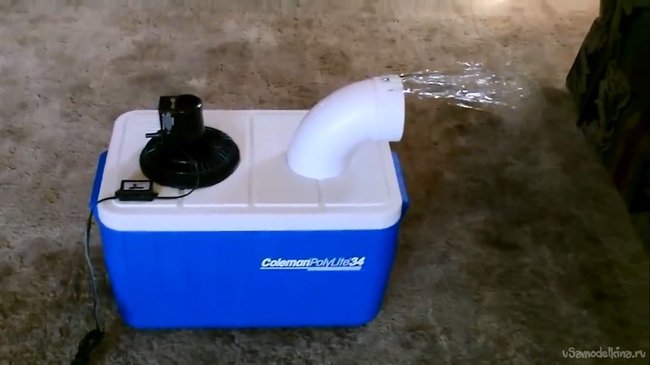

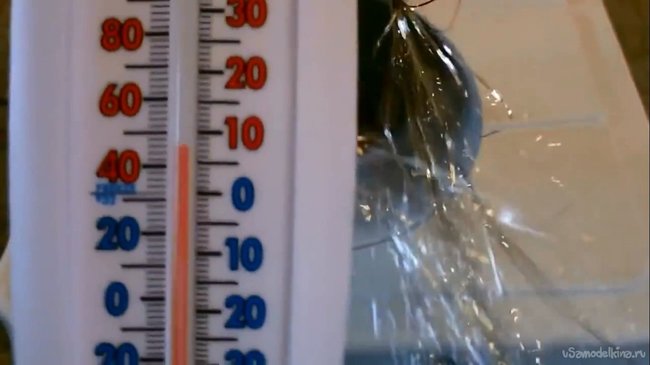

Кондиционер готов, проверяем его в действии. Из отвода выходит воздух, а термометр показывает, что он холодный (около 10 градусов). Наслаждаемся прохладой и не забываем менять содержимое контейнера, источник холода.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

Читать еще:  Бумажный дракон - Своими Руками

*Заполняя форму вы соглашаетесь на обработку персональных данных

Самодельный кондиционер для дома — 5 вариантов. 220В/12В/без электричества.

В жаркие летние дни, многие из нас уезжают на дачу или в загородный дом. При этом далеко не у всех там есть полноценная сплит система.

Можно конечно выйти из ситуации путем установки мобильного варианта. Но и здесь есть свои проблемы с подключением и отводом теплого воздуха.

Что же делать? Мучиться от изнывающего зноя? Вовсе нет, есть минимум пять способов как собрать самодельные устройства, которые смогут частично заменить профессиональный кондиционер.

Начнем с варианта, где не требуется какого-либо электричества, льда и всевозможных вентиляторов. Некоторые даже пытаются подвести под этот способ охлаждения, закон сохранения идеального газа.

Для этого самодельного чуда понадобится много пластиковых бутылок. Лучше всего брать двухлитровые с большим диаметром.

Отрезаете у них верхнюю часть вместе с горловиной примерно на 1/3.

Крышки от них не выбрасывайте, они тоже понадобятся. Их нужно только немного доработать. Для этого канцелярским ножом срезаете с них верхнюю часть.

Далее потребуется достать из закромов кладовки или купить лист фанеры по размеру окна. На нем как раз таки и собирается вся конструкция.

В качестве основания можно использовать и картон, как например делают в Индии или в Бангладеш.

Именно оттуда и пришел данный способ охлаждения.

Однако как говорится — дождь пошел, картон ушел. Поэтому фанера более устойчивый и надежный материал.

На этом листе через каждые 15см просверливаете отверстия по диаметру горлышка бутылок.

Сверла лучше всего использовать перьевые. Но можно воспользоваться и коронкой по дереву.

После заготовки всех отверстий, вставляете в них бутылки и прикручиваете с обратной стороны разрезанными крышечками.

Сама фанера монтируется в окошко спальни или той комнаты, где требуется холод. Если подойти к горловинам бутылок и поднести к ним ладонь, то можно реально почувствовать холодное дуновение прохладного ветерка.

Как же это все работает? Ведь здесь нет ни вентилятора, ни льда, который давал бы столь нужную прохладу? Откуда берется охлаждение?

Изобретатели объясняют очень просто. Широкая часть бутылки, которая смотрит на улицу, работает как воздухозаборник. Под силой ветерка воздух сжимается и заходит в комнату с эффектом вентилятора.

Однако здесь требуется выполнение одного условия — на улице должно быть прохладнее, чем в комнате.

Подобная конструкция может хорошо работать ночью. Причем не будет никакого шума от лопастей вентилятора.

По идее, большой объем теплого воздуха с улицы, проходя через узкую форточку, в итоге должен давать такой же прохладный сквозняк. Однако этого не происходит.

То же самое можно сказать и про этот «кондиционер».

Вы этой конструкцией просто исключаете проникновение прямых лучей солнца. Следовательно, меньше нагреваются пол и стены. Отсюда и вся эффективность.

Читать еще:  Каштаны могут пригодиться - Своими Руками

Откуда же берется прохлада, ведь если поднести руку к бутылкам, она реально чувствуется?

Отсюда и все ощущения. Чтобы реально охладить воздух, потребовались бы не пластиковые бутылки, а трубки из латуни, длиной метра три! Закон сохранения энергии еще никто не отменял.

В широкой части трубки стоял бы вентилятор и прогонял бы воздух по внутренним стенкам, которые нагревались бы от него и тем самым его охлаждали. Далее, выбрасывая холодную струю наружу, с обратной узкой стороны.

Тем не менее, там где совсем нет электричества и неохота покупать вентиляторы, метод можно попробовать. Если при этом открыть другое окно или дверь, то эффект можно усилить за счет сквозняка.

Только не забывайте про его опасность и свое здоровье. Однако еще раз повторим, все это работает, если на улице за бортом, гораздо прохладнее, чем у вас в доме. Если снаружи +35С или +40С, то и сквозняк не поможет никому из жильцов вашего дома.

А еще вы остаетесь без дневного света. Можно конечно заменить фанеру на оргстекло, только эффективность такого кондиционера сразу упадет на 90%.

Да и снаружи такая футуристическая конструкция вовсе не украшает фасад здания. Соседи засмеют.

А еще не забывайте про комаров, которых со свистом будет засасывать прямиком в ваши апартаменты.

Поэтому рассмотрим более действенные и практичные варианты.

Для следующего способа понадобится обыкновенный напольный вентилятор. Без модернизации, толку от него не так много. Если конечно круглыми сутками не сидеть прямо напротив него.

По факту, он просто гоняет по комнате горячий воздух, но не охлаждает его. Однако путем нехитрых манипуляций, все можно резко изменить.

Достаточно проволокой прикрутить к нему пару бутылок со льдом. Набираете в пластиковые бутылки воду и замораживаете их в морозильнике.

Когда «охлаждающие картриджи» готовы, связываете их горловины между собой проволокой.

После чего, подвешиваете их сзади лопастей вентилятора.

Чтобы забирался именно холодный воздух с задней части, и не подсасывались посторонние теплые потоки, по окружности вентилятора приклеиваете на двухсторонний скотч самодельный кожух из картонки.

Фактически кондиционер уже готов к эксплуатации. Больше всего времени при его изготовлении у вас уйдет на заморозку льда в бутылках.

Чтобы был постоянный сменный запас, советую заранее наморозить их штук 6-8. Всего за полчаса такая установка способна «выстудить» небольшую комнату на пару тройку градусов.

Как сделать своими руками настольный мини кондиционер для комнаты в домашних условиях: самодельный охладитель из вентилятора

В этом проекте я расскажу вам, как сделать кондиционер в домашних условиях из бытовых материалов, который поможет вам пережить жару и уменьшит ваш счет за электроэнергию.

Прочтите все следующие шаги, не забывайте смотреть картинки, но если вы не любите читать, то можете посмотреть видео про самодельный мини кондиционер, где я подробно объяснил как все сделать своими руками, не выходя из дома.

Читать еще:  Брелок из бисера «Крокодильчик» - Своими Руками

Шаг 1: Вам потребуется

  • Пенопластовая коробка — Я нашел такую в рыбном магазине
  • 2 маленьких вентилятора — Я использую перезаряжаемые
  • Пустые жестяные банки — Столько, сколько вы можете свободно уместить в стоячем положении, но не слишком свободно, банки не должны падать
  • Вода — По желанию вы можете добавить соль к воде, чтобы снизить температуру замерзания раствора.
  • Режущий инструмент
  • Плоскогубцы
  • Маркер
  • Линейка (по желанию)
  • Скотч (по желанию)
  • Ножницы (по желанию)

Шаг 2: Подготавливаем банки

  1. Промойте банки водой
  2. Вырвите открывашку плоскогубцами
  3. Возьмите немного воды и смешайте с солью. Вы можете использовать обычную воду, но добавление соли понизит точку замерзания чистой воды, что сделает лед более холодным.
  4. Наполните банки водой, но не заполняйте их полностью
  5. Закупорьте отверстия с помощью комка бумаги и скотча
  6. Проделайте это со всеми банками и поместите их в морозилку.

Шаг 3: Делаем отверстия для вентиляторов

Пока банки охлаждаются, можно подготовить коробку

  1. Положите крышку вверх дном
  2. Поместите вентиляторы внутри бортиков
  3. Обведите вентиляторы маркером
  4. Проверьте, что вы вырезали только круги для вентиляторов, а остальная часть вентилятора может опираться на верх крышки.
  5. После окончания, проверьте еще раз, что вентиляторы хорошо сидят в разъемах.

Шаг 4: Делаем вентиляционные отверстия

  1. Сделайте контуры для вентиляционных отверстий на одной из сторон коробки. Примерно 10 см на 3 см.
  2. Аккуратно вырежьте блоки. Не выкидывайте их и круги от вентиляторов, которые мы вырезали в прошлом шаге, они нам пригодятся.
  3. Для увеличения крепости и внешнего вида, я обтянул всю коробку лентой, включая края и крышку, так же благодаря этому она будет плотнее закрыта

Шаг 5: Укладываем банки и запускаем

Заполните коробку замороженными банками. Зазоры между банками позволяют воздуху проходить между ними, становясь все холоднее, прежде чем покинуть вентиляционные отверстия. Кроме того, рядом с вентиляционными отверстиями я разместил более короткие банки, чтобы они не блокировали поток воздуха.

Закройте крышку, включите вентиляторы и поместите их в отверстия. Теперь можете наслаждаться прохладным воздухом, а заодно и экономией электроэнергии.

Шаг 6: Проверяем эффективность

Здесь 40 градусов, я поставлю получившийся кондиционер в метре от термометра

В течение пары минут температура падает с 40 до более приятных 28 градусов. И это снаружи. В комнате, он будет работать еще лучше

Данный настольный кондиционер, больше похож на персональный кондиционер, например, если вы один и вам не хочется включать сплит систему на всю комнату или у вас есть дети, просто поставьте его где вам надо и расслабляйтесь.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
