Универсальная «Третья рука»

Я решил сделать подобное приспособление, не много выйдя за рамки его применения. Вернее сделав его универсальным и с эстетичным внешним видом.
Видеозапись пошаговой сборки и теста приспособления для ознакомления.

Материалы и инструменты

1. 2 крокодильчика с изоляцией;
2. Детали от старого циркуля;
3. Донышко от алюминиевой банки;
4. Основание для устойчивости из пластика, дерева или металла;
5. 3 гибкие ножки “Гусиные шеи” по 20см каждая;
6. Термоусадки 3мм и 5 мм;
7. Изолента;
8. Термоклей;
9. Суперклей.

1. Плоскогубцы;
2. Термопистолет;
3. Зажигалка;
4. Ножницы.

Изготовление третьей руки

Нам понадобятся 3 гибкие ножки “Гусиные шеи” по 20см каждая. Я их взял из USB фонарика и USB вентилятора купленные в фикс прайсе по 60руб. У USB фонарика гибкая ножка 39 см, ее можно разрезать пополам перекусив плоскогубцами или кусачками получив 2 по 19 см.

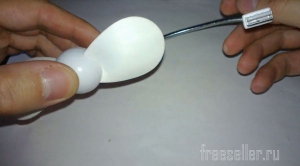

У USB вентилятора ножка 23 см, так и оставим.

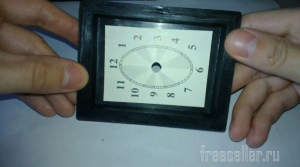

Теперь надо подобрать походящее основание для устойчивости конструкции. У меня завалялся пластиковый корпус от кварцевых настольных часов, буду его использовать.

Лучше взять что-нибудь по тяжелее, в зависимости от ваших нужд. Я большие платы от планшетов и тяжелые предметы не буду там цеплять, так что подойдет и пластиковая.

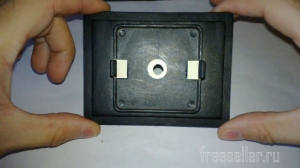

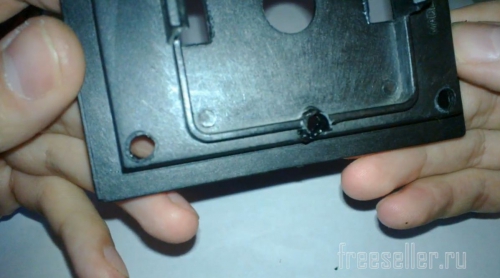

Делаем в основании 3 отверстия под гибкие ножки.

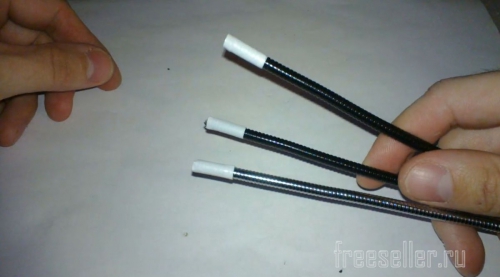

Так как термоклей плохо клеится к металлу, то будем использовать изоленту. Изолентой обматываем концы гибких ножек, которые будут закреплены в основании. Это позволит потом хорошо зафиксировать гибкие ножки у основания.

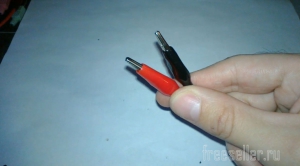

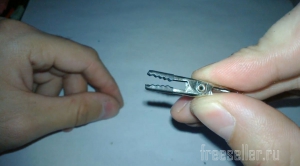

Берем 2 крокодильчика и сажаем термоусадку 3 мм на зубцы, как показано на фото. Это для того, чтобы металлическими зубцами не повредить элементы на платах, обмотку проводов и не оставлять следов на предметах, которые будут фиксироваться крокодилами.

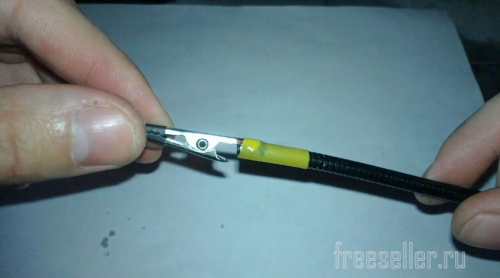

Супер клеем приклеиваем крокодильчик к концу гибкой ножки. Клей не жалеем) После того, как клей высохнет надеваем термоусадку 5 мм(она придаст хорошую фиксацию крокодильчика с гибкой ножкой) как показано на фото. И повторяем это же со второй ножкой и крокодильчиком.

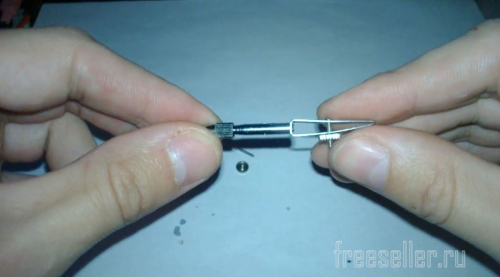

Из старого циркуля достаем такую штуковину с фиксирующим болтиком и гайкой.

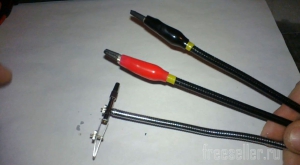

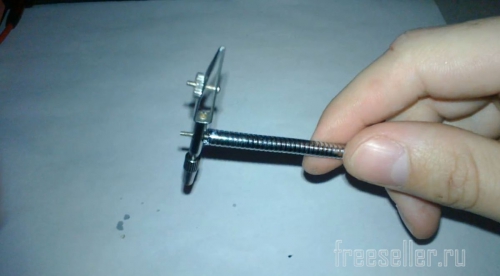

Фиксирующий болтик приклеиваем супер клеем во внутрь гибкой ножки(как раз туда входит). Клей не жалейте) Это будет универсальная ножка, которую можно будет настроить и применить под свои нужды. В моем случае, будет дополнительный фиксатор для проводка или лампочки и зажим(куда вставляется грифель) для проволоки припоя.

Получившиеся гибкие ножки вставляем на основу в подготовленные отверстия, проклеиваем супер клеем. После высыхания супер клея обильно фиксируем термоклеем.

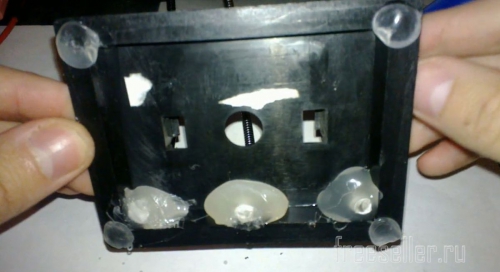

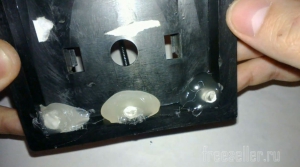

Можно сделать 4 ножки с помощью термоклея, для лучшей устойчивости и препятствующие скольжению по поверхности стола.

Думал чем занять пустующее место на основе и решил сделать место под мелочевку необходимой при пайке или для канцелярских кнопок, скрепок, или еще чего.

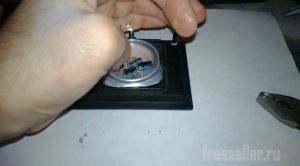

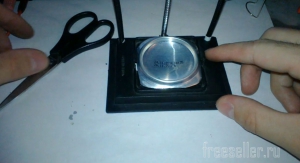

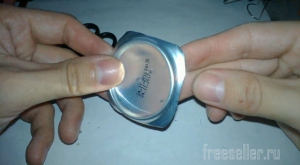

Очень хорошо подошло дно от алюминиевой банки. Необходимо обрезать края, закруглить углы и зафиксировать термоклеем на основании.

Читать еще:  Преображаем обувь сами - Своими Руками

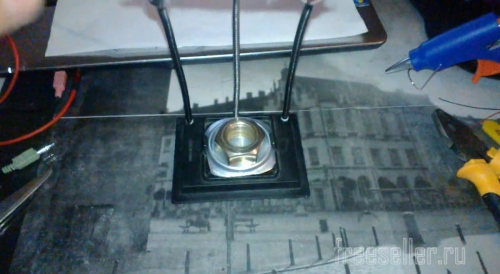

Можно использовать для груза(на примере здоровенной гайки)), если все же буду цеплять большие платы или тяжелые предметы)

Вот и все готово.
В деле “Третья рука” показала себя не плохо. С поставленной задачей справляется. Схему держит хорошо, не скользит. На фото лампочка слабая(другой не было), можно цеплять и мощнее. Регулировка удобная, термоклей держит основание ножек хорошо.

Многие цепляют линзы и вентиляторы. От этого отказался. Порой занимает много места на столе когда не пользуешься.
Данная конструкция и внешний вид позволяет оставлять приспособление на рабочем столе и использовать для других целей. С помощью универсальной гибкой ножки можно менять конструкцию и добавлять необходимые элементы(тот же вентилятор, увеличительное стекло, фонарик, еще крокодильчик, рисунок схемы) в зависимости от цели применения.

Кстати оставшийся вентилятор тоже можно пустить в дело. За пару минут сделав из него настольный от батареи.

Как и планировалось, можно использовать не только для пайки.

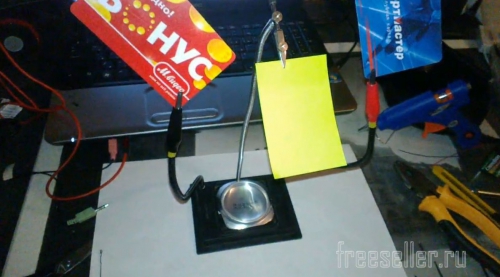

Например цеплять записки с важными делами на день или карточку, чтобы не забыть.

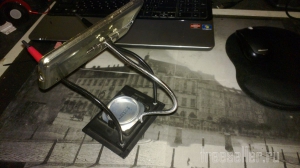

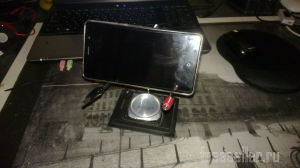

Даже телефон держит уверенно. Для такой цели не планировал) Приятное дополнение)

Не сомневаюсь, что в процессе пользования найду еще не одно применение данному приспособлению.

Третья рука для пайки своими руками

Привет всем любителям самоделок. Недавно мне понадобилось сделать схему зарядки для литиевой батарейки, припаивать провода к ней было настолько неудобно, что я решил исправить это своей очередной самоделкой, а именно, «третьей рукой», которая позволит не только удобно паять провода и схемы, но и держать другие компоненты при пайке. Также, сделав ее самостоятельно, мы экономим целых 500 рублей, именно столько в среднем стоит «третья рука» в радиомагазине в центральной части России.

Перед прочтением статьи рекомендую посмотреть видео о сборке данной самоделки.

Данная самоделка не требует каких-либо особых навыков, поэтому сделать ее в силах будет даже новичку.

Для того чтобы сделать «третью руку» своими руками понадобится:
* Паркет или же доска
* Болты М4
* Барашки, мною сняты с советского учебного потенциометра
* Железные пластины
* Два уголка
* Зажимы «крокодил»
* Газовая горелка
* Оловянный припой и паяльная кислота
* Эпоксидная смола
* Электродрель
* Термоусадка или изоляция от провода
* Парочка шайбочек

Вот и все, что нужно необходимо для сборки «помощника» при пайке.

Шаг первый.
Для начала нужно определиться с размерами платформы, на которую после будет устанавливаться вся конструкция. Мой выбор пал на дубовые отрезки паркета, так как с этим материалом я знаком не первый раз и знаю, что прослужит он долго. При выборе материала для основания обратите внимание на его вес, так как маленький вес будет делать всю конструкцию неустойчивой, что не есть хорошо.

После того, как я определился с материалом, я вооружившись клеем ПВА склеил две части вместе, в итоге получил квадратную платформу, которая весит грамм 200. Далее я обмотал ее капроновой нитью и оставил на пару часов до полного затвердевания клея.

Читать еще:  Как подключить двигатель по схеме «звезда-треугольник» - Своими Руками

Шаг второй.
Теперь можно заняться самим крепежом к платформе, долго думать я не стал и решил использовать винты М4, так как их жесткости будет вполне достаточно. А чтобы прикрепить эти винты я просверлил в основании два отверстия насквозь сверлом 4 мм и сверлом 6 мм до середины, после чего вбил винты с обратной стороны, чтобы снаружи показалась только резьба, ее длины в 10 мм вполне достаточно, чтобы закрутить на нее барашки. С обратной стороны дощечки те самые отверстия диаметром 6 мм я залил эпоксидной смолой, чтобы винт в дальнейшем не прокручивался и не выпал.




Такое соединение получается довольно прочным, больших нагрузок в любом случае на такой самоделке не будет. Второй уголок делается аналогично первому.

Шаг четвертый.
Когда основание с крепежом готово, переходим к самим рычагам, которые будут регулироваться при помощи барашков, которые я скрутил с советского потенциометра. Рычаги я сделал из металлической пластины, толщиной 1,5 мм, в ней уже заранее были сделаны отверстия, поэтому ничего сверлить не пришлось.

Таких пластин понадобится две, если же вы хотите расширить функционал своей самоделки, то можно сделать рычагов побольше.

Шаг пятый.
Так как самоделка предусматривает точную регулировку зажимов при пайке, то наличие второго рычага обязательно. В любом случае одним рычагом не обойтись. Второй рычаг будет состоять из такой же пластины, как и первый, но иметь на одном конце винт, а на другом гайку. Все эти детали успешно припаиваются к пластине, все что нужно на данном этапе, это газовая горелка, немного оловянного припоя и паяльной кислоты.




После пайки деталей необходимо промыть их техническим спиртом или аналогичным растворителем.

Таких рычага понадобится два, по одному на каждый зажим.

Шаг шестой.
Пришло время сделать зажимы, которые можно будет с легкостью устанавливать в рычаги и регулировать, как по высоте, так и по положению относительно к зажимаемой детали, вертикально, горизонтально или же под определенным углом. В мою голову ничего умнее не пришло, как сделать данный вариант при помощи шпильки и барашка, который будет контрить зажим в необходимом положении. Шпильку я сделал из тех же винтов М4, которым я отпилил головки ножовкой по металлу. Далее все тот же способ, залуживаем шпильку и при помощи газовой горелки припаиваем ее к зажиму «крокодил», который я купил в радиомагазине всего за 6 рублей.












Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Удобная третья рука для пайки

Иногда при пайке проводов или запайке радиодеталей на плату нужна третья рука или же удобная стойка для крепления самой платы. Я предлагаю Вам сделать очень удобное устройство которое облегчит пайку и станет незаменимым помощником в Вашей мастерской. Эта третья рука для пайки сделанная своими руками пока пожалуй самое лучше решение которое я сейчас видел среди подобных, к тому же делается оно не сложно и быстро. Здесь и подвижные зажимы для зажима и фиксирования как проводов, радиодеталей так и дополнительных вспомогательных устройств, как то линза, вентилятор, так есть и примагничивающиеся стойки для фиксирования плат любых конфигураций (правда не очень больших по габариту но большинство плат обычно небольших размеров) которые можно двигать и примагничивать в любом месте рабочего пространства третьей руки.

Читать еще:  Кукла-оберег из нитей - Своими Руками

Удобная третья рука для пайки

Что нам понадобится чтобы сделать третью руку:

  • Неодимовый магнит с отверстием в виде шайбы 20 х 5 мм и с внутренним конусом под головку винта, отверстие – 5 мм — купить на Алиэкспрессе;
  • Стальной 2 мм лист размерами 20 х 20 см;
  • Латунная шестигранная стойка – M4 х 25;
  • Винт с потайной головкой – M4 х 8;
  • Колпачковая гайка – M4;
  • Винт с потайной головкой – M3 х 16;
  • USB кабель удлинитель в металлической оплетке — купить на Алиэкспрессе;
  • Чёрная самоклеющаяся ПВХ пленка;
  • Зажимы «крокодил»;
  • Резиновые или силиконовые ножки;
  • Термоусадочная трубка чёрного цвета.

Удобная третья рука для пайки

Как сделать третью руку для пайки, пошаговая инструкция:

Наклеиваем ПВХ плёнку на металлический лист с одной стороны, выступающие концы плёнки загибаем со всех сторон на другую сторону.

Удобная третья рука для пайки

Удобная третья рука для пайки

Приклеиваем к низу металлического листа резиновые ножки.

Удобная третья рука для пайки

Привинчиваем винтом M4 х 8 магнит-шайбу к латунной стойке – M4 х 25 и сверху в качестве зажима для плат будет накручиваться на стойку колпачковая гайка – M4. Таких стоек делаем 4 штуки они будут удерживать плату при пайке с 4-х сторон.

Удобная третья рука для пайки

Берём USB удлинители в металлической оплетке и разбираем у них с помощью кусачек разъём и гнездо USB, постепенно откусывая часть пластика добираемся как можно аккуратнее до концов металлической гофры и вытаскиваем из этой трубки провода.

Удобная третья рука для пайки

Дальше надеваем на винт М3 х 16 магнит, затем надеваем шайбу и стягиваем гайкой. Затем ввинчиваем эти магнитные стойки в гофрированные трубки с одной стороны. Таких стоек делаем ещё 2 штуки.

Удобная третья рука для пайки

Удобная третья рука для пайки

Для этого шага нам понадобятся зажимы типа «крокодил», снимаем с них изоляцию. На гофрированные стойки надеваем по кусочку термоусадочной трубки. Замешиваем двухкомпонентный эпоксидный клей, смазываем им кончики трубок и насаживаем на них крокодилы, дополнительно ещё промазывая этим же клеем.

Удобная третья рука для пайки

Удобная третья рука для пайки

Удобная третья рука для пайки

После высыхания клея натягиваем термоусадочные трубки на крокодилы, на те места где находится клей. И усаживаем их с помощью термовоздушной паяльной станции или же просто обычной зажигалкой или спичками.

Также термоусадочную трубку насаживаем на «зубы» крокодилов.

Удобная третья рука для пайки

Вот и всё, третья рука для пайки плат и проводов которую сделали своими руками готова! Надеюсь эта самоделка Вам понравилась и Вы тоже повторите её у себя дома и она станет Вашим помощником при пайке плат и проводов.
