Простая сушилка для обуви своими руками

Весна и осень – это времена года, когда обувь особенно часто намокает, в следствии частых дождей. Не высушенная обувь может нанести вред вашему здоровью, от переохлаждения ваших ног. Да и сама обувь не прослужит долго. Что бы это не случилось я покажу вам как сделать очень простое устройство, которое позволит вам избежать данных проблем.

Сушилка для обуви состоит из всего трех компонентов. Она не то что простая, а скорее простейшая. Ну я лично проще не видел. Не смотря на свою простоту обладает рядом существенных достоинств:

  • – Низкое энергопотребление.
  • – Малый размер. Без проблем можно взять с собой куда угодно.
  • – В роли блока питания можно испробовать батарейки или аккумуляторы. И в результате вы сможете сушить обувь где угодно, скажем, в походе, на летней рыбалке и т.п.

Сушилка не имеет нагревательных элементов и сушит вашу обувь простой вентиляцией. Метод довольно действенный и время сушки не больше чем у электронагревательной сушилки, хотя все зависит от внешней влажности воздуха.
Что понадобиться для сушилки обуви?

  • – Блок питания 12 В (5 В).
  • – Два кулера (вентилятора) 12 В от компьютера.

Сборка сушилки
Берем два вентилятора и подключаем параллельно блоку питания. Изолируем изолентой или термоусадочной трубкой. И ваша сушилка для обуви готова. Кладем вентиляторы сверху на обувь, или если вставляем в обувь. И включаем блок в сеть.


Если для вас не так важна скорость сушки, то можно взять блок питания на 5 вольт (зарядник от телефона). Это увеличит время высыхания обуви, но зато снизит шум вентиляторов. Конечно он не большой, но все же может кому-то не понравиться.
Хочется добавить, что к одному блоку питания можно подключить хоть 10 вентиляторов и сушить 5 пар обуви. Хватит для всей семьи. И если вдруг вы все промокли, а сушилка только одна, понадобиться всего пару минут чтобы сделать еще несколько сушилок, если конечно у вас будут все элементы под рукой.

Делаем сушилку для обуви в домашних условиях

Дождливая погода может стать причиной заболеваний, если после очередного выхода из дому хорошенько не высушить обувь. Для того, чтобы обувь быстро высохла можно поставить ее на обогреватель, в микроволновую печку в конце концов, чего мы ни в коем случае не советуем, а можно и собственноручно изготовить самую настоящую сушилку для обуви, тем более, что для этого не потребуется особо дорогих материалов и особых знаний.

Перед тем, как приступить к процессу изготовления, представляем вашему вниманию видеоролик по изготовлению сушилки

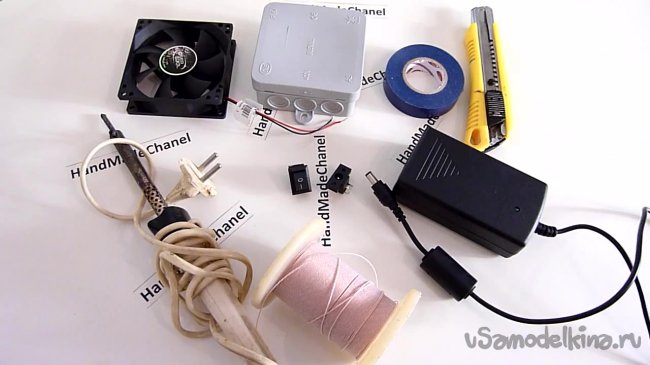

Что же нам понадобится:
– кулер;
– распределительная коробочка для электрики;
– изолента;
– канцелярский нож;
– блок питания на 12 вольт;
– разъем под блок питания;
– тумблер;
– проводки;
– паяльник;
– клеевой пистолет;
– гибкая трубка гофрированная.

Читать еще:  Как сделать Дрон - Своими Руками

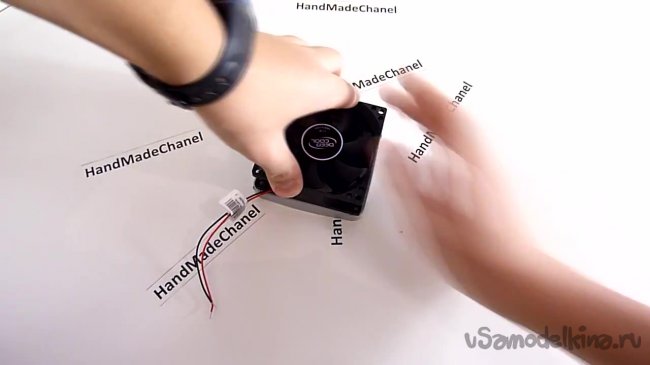

Приступим. Первым делом нам необходимо вырезать на крышке распределительной коробочки круглое отверстие по диаметру компьютерного кулера. Делать это мы будем при помощи канцелярского ножа.

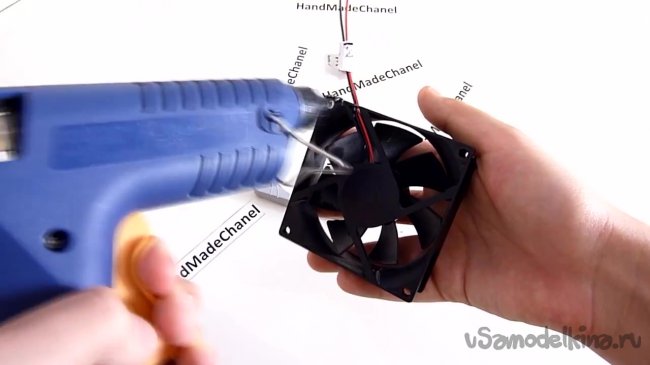

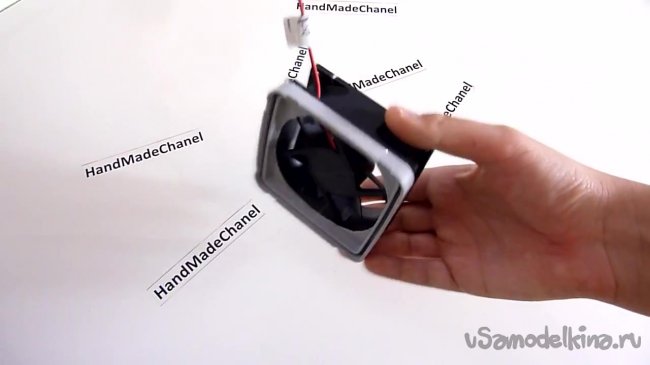

После того, как мы вырезали отверстие можно приклеить кулер к крышечке. Следует обратить внимание, чтобы после приклеивания сторона с надписью производителя была на верхней части.

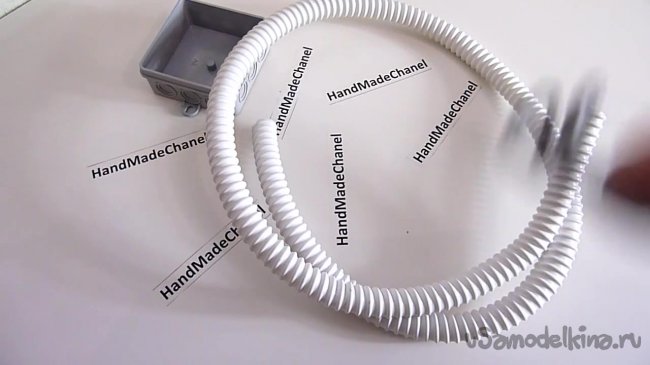

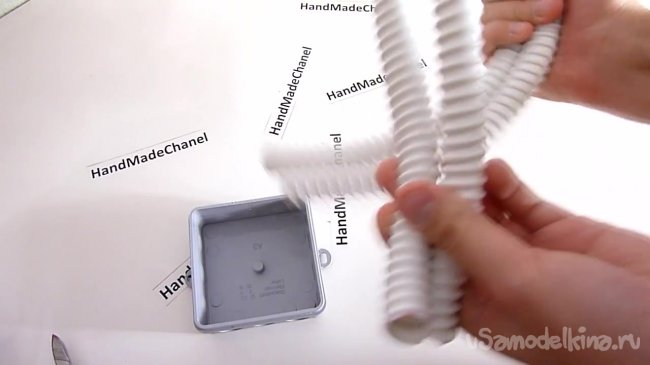

Теперь откладываем это все на время и переходим к изготовлению следующих компонентов. Для этого берем гофрированную трубку и разрезаем ее пополам.

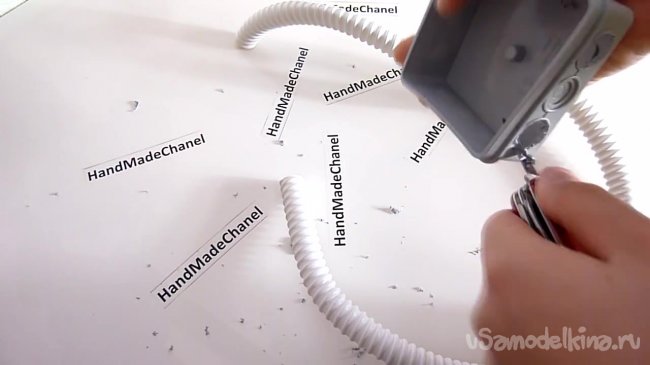

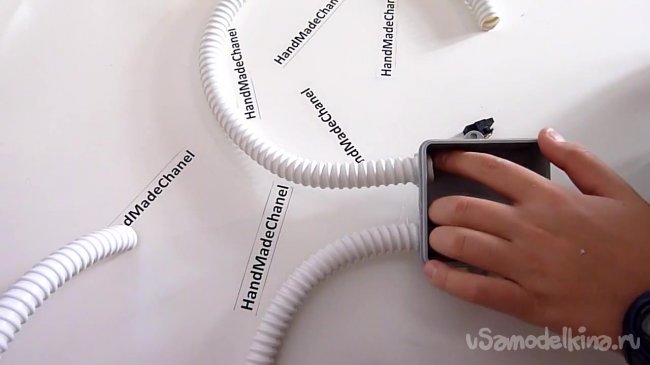

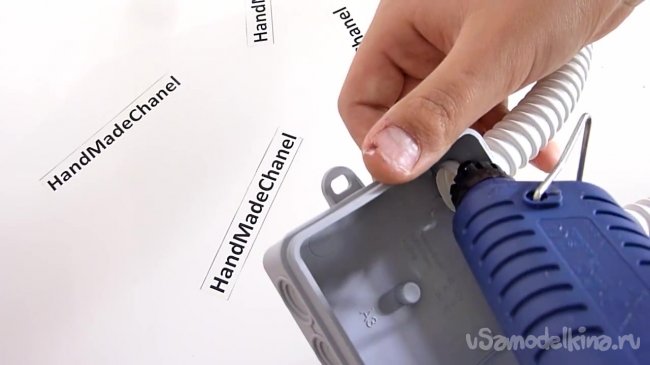

На коробочке распределителя присутствуют специальные отверстия, которые нужно вырезать и вклеить в них трубку.

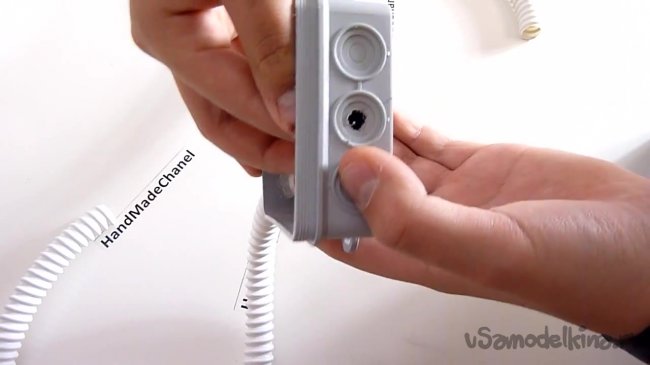

На той же коробочке с обратной стороны проделываем отверстие для разъема блока питания.

Приклеиваем разъем изнутри при помощи клеевого пистолета.

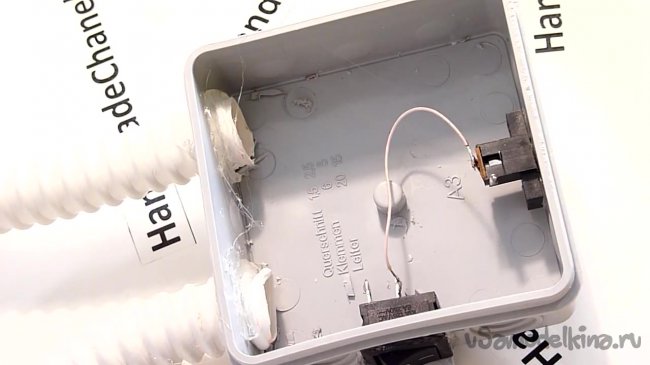

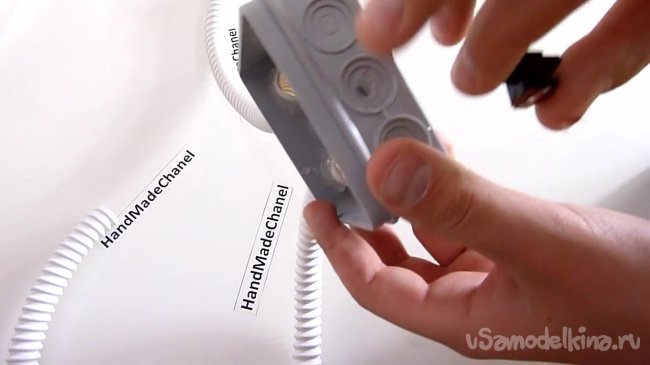

Далее нам необходимо определиться с местом выключателя. Автор, например, ставить тумблер сбоку. Опять же вырезаем отверстие под размер выключателя и вклеиваем тумблер изнутри клеевым пистолетом.

Теперь нам понадобится маленький проводок, чтобы спаять нашу схему.

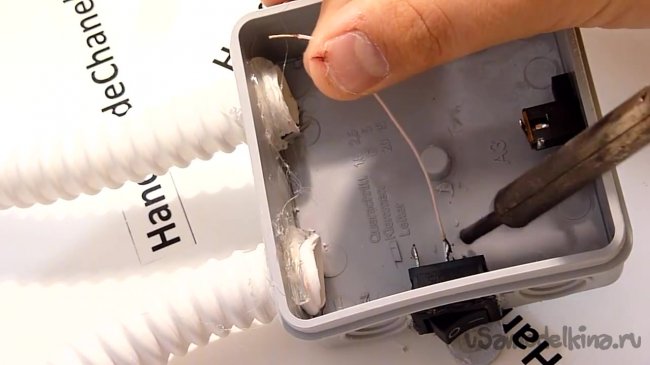

Берем проводок припаиваем к одному из контактов уже установленного на свое место выключателя.

Тот же проводок на другом конце припаиваем к центральному контакту разъема блока питания.

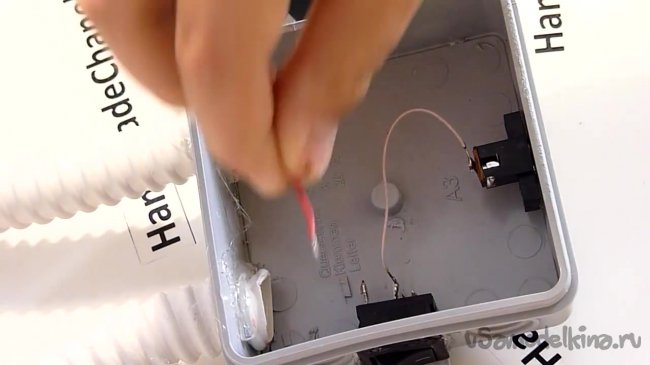

Далее берем нашу крышку с кулером. Красный провод, идущий от кулера, является плюсовым. Этот провод мы припаиваем ко второму контакту тумблера, который пока свободен.

Черный провод от кулера припаиваем к крайнему концу на разъеме блока питания.

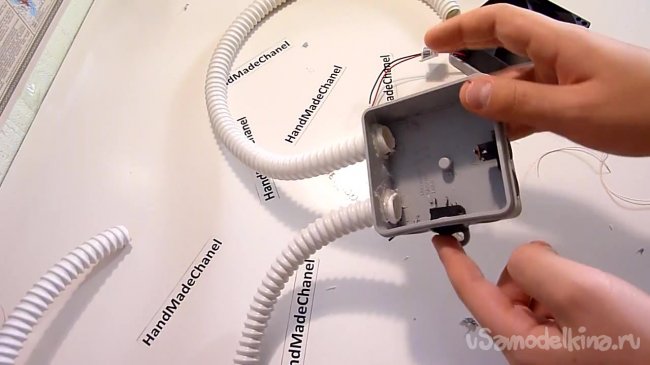

Теперь нам нужно закрыть крышку, предварительно обеспечив полную изоляцию контактов.

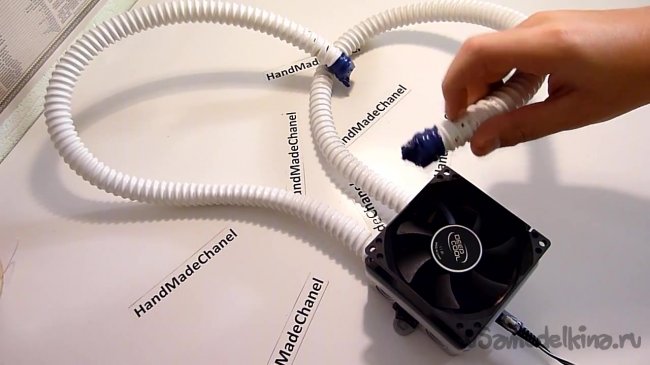

Следующим делом нам необходимо изолентой закрыть отверстия на обеих шлангах, замотав концы шлангов.

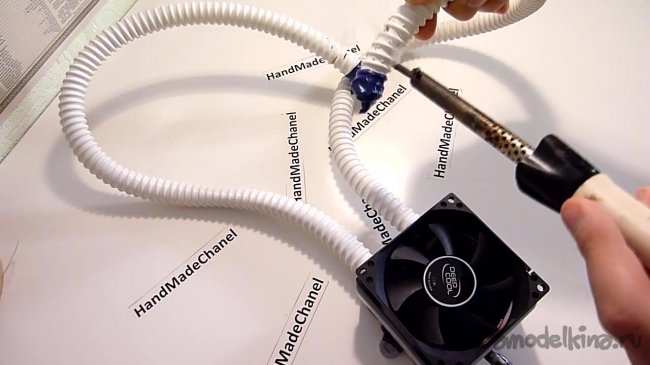

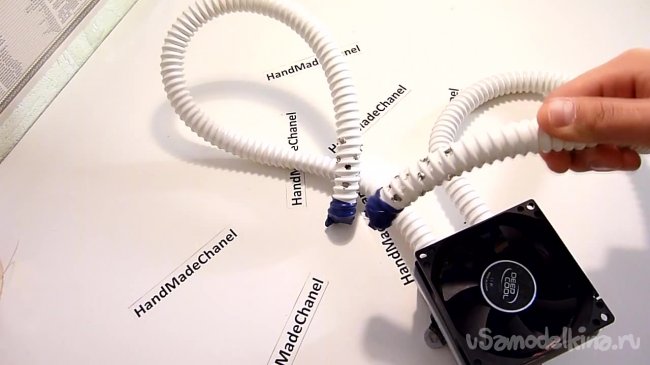

При помощи паяльника мы должны проделать отверстия на боковых частях шланга, чтобы воздух выходил именно сквозь эти отверстия.

Сушилка готова. Если между кулером и крышкой остались щели, их нужно загерметизировать клеевым пистолетом или намотать изолентой, чтобы воздух не пропадал.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Сушилка для обуви из подручных материалов, изготовление своими руками

Некоторые базовые бытовые приспособления можно изготовить, не обращаясь к мастерам и не совершая дорогих покупок. Оригинальная сушилка для обуви своими руками делается из подручных материалов. Собрать ее очень просто. И для этого не потребуется много времени и сил.

Материалы и инструменты

Сезон дождей и слякоти доставляет немало хлопот. Большой проблемой является намокание обуви, которую очень трудно высушить дома. Обувать влажные ботинки некомфортно и даже опасно для здоровья — можно заполучить не только грибок, но также насморк, ОРЗ. Домашняя батарея отопления для сушки обуви категорически не подходит — туфли и ботинки могут деформироваться, особенно если они изготовлены из натуральной кожи либо легкой синтетики. Качественная сушилка сэкономит время и место.

В плане инструментов и комплектующих все довольно просто. Для создания сушилки для обуви своими руками использовать нужно только подручные материалы, поэтому себестоимость такого изделия будет невысокой, процесс не трудоемкий, не займет много времени. Обязательно понадобится толстая проволока, служащая термоэлементом, штепсель, прочный строительный скотч, клеммы. Для более сложных моделей пригодятся электронные компоненты из отслужившей оргтехники.

Читать еще:  Новогодняя ёлочная игрушка из открыток - Своими Руками

Изготовление своими руками с учетом модели

На рынке представлено множество моделей сушилок, все они электрические. Однако не каждый готов тратить средства на приобретение подобного прибора. Попробуем детально разобраться, как собрать самодельную сушилку для обуви в домашних условиях в зависимости от имеющихся материалов.

Электрическая

Процесс изготовления этого прибора очень прост, и справиться с ним под силу практически каждому, кто немного разбирается в электрике. Основой электросушилки послужит терморегулирующий кабель, применяемый в системах обогрева «теплый пол». Итак, чтобы изготовить такую сушилку для обуви своими руками понадобятся:

  • кусочки терморегулирующего кабеля;
  • медный кабель сечением 1,5 мм (двухжильный);
  • вилка стандартная;
  • клейкая лента;
  • клеммный блок.

Если необходимо будет регулировать температуру нагрева сушки, дополнительно потребуется диммер.

Из инструментов пригодятся:

Пошаговая инструкция изготовления включает следующие шаги:

  1. Из термокабеля делаем два обрезка длиной около 50 см, сгибаем их в виде вкладышей.
  2. На одном конце каждого обрезка делаем концевую заделку изолентой, а с другой стороны подключаем колодку.
  3. Оба вкладыша соединяем параллельно медным кабелем с электрической вилкой. Обматываем несколько раз изолентой.

Следим за тем, чтобы все было выполнено точно и аккуратно, поскольку прибор будет подключаться к электросети. Электросушилка готова.

Следует помнить, что помещать в обувь можно только отключенную от сети электрическую сушилку. Это базовая мера предосторожности от возгораний и замыканий. Внутренняя часть обуви должна нагреваться и сушиться постепенно.

Гибкая

Данный способ подойдет тем, у кого есть ненужные запчасти от компьютера. В работе понадобятся:

  • рабочий кулер (можно от видеокарты);
  • гофротрубка длиной 1 метр;
  • короб;
  • блок питания от системного блока 12V;
  • соединительные провода;
  • электрическая вилка;
  • метизы (шурупы).

Этот вариант не труднее, чем предыдущий. Для начала берем короб и проделываем в нем отверстие диаметром, равным диаметру кулера. Далее следуем инструкции:

  1. Разрезаем гофрированный кабель на две равные части, делаем для них отверстия в коробе.
  2. Погружаем кулер в электрокороб, закрепляем шурупами. Поместить вентилятор нужно таким образом, чтобы воздух поступал в гофротрубки.
  3. Все образовавшиеся зазоры необходимо заполнить резиновыми прокладками во избежание утечки воздуха из прибора. Сушилка готова.

Оба конца гофры погружаются в обувь, и прибор включается в сеть 220 вольт. Данное приспособление может также функционировать от автомобильного прикуривателя.

Из вентиляторов

Портить любимую обувь, подвергая ее воздействию горячей батареи, – идея не самая лучшая. Радиаторы не подходят для сушки обуви. Но если специального приспособления под рукой нет, зато есть ненужные вентиляторы от компьютера, — проблема решена. Устройство собирается из кулеров. Такая электросушилка очень проста в изготовлении, обладает низким энергопотреблением и небольшим размером. Чтобы сделать сушилку для обуви своими руками, потребуется:

  • блок питания 12 либо 5 вольт;
  • кулер от компьютера — 2 шт.
Читать еще:  Мастер-класс по изготовлению зажима «Букет тюльпанов» - Своими Руками

Приступаем к сборке:

  1. Два кулера подключаем параллельно к блокам.
  2. Делаем изоляцию при помощи изоленты. Можно использовать термоусадочную трубку.
  3. Сушилка готова.

Кулеры кладутся либо внутрь ботинок, либо поверх, и прибор включается в розетку. Если под рукой блок питания только на 5 вольт, например, ненужное зарядное устройство от телефона, то его также можно использовать. Такой прибор будет работать тише, но время высыхания обуви увеличится за счет меньшей мощности.

К одному такому блоку питания можно подсоединить несколько вентиляторов сразу — например, 10, чтобы хватило для всей семьи на 5 пар обуви соответственно.

Из пластиковых труб

Такой вариант, пожалуй, самый безопасный, поскольку для работы не требуется электричество. Сушилку можно без опаски использовать в доме, где есть маленькие дети. Прибор выполняется из полипропиленовых или иных пластиковых труб и крепится на радиатор отопления. Собирается такая конструкция за 15 минут, имеет вполне эстетичный внешний вид. Итак, для работы потребуется:

  • трубы из ПВХ (полипропилена);
  • фитинги полипропиленовые (90 градусов);
  • паяльник.

Процесс выполнения состоит из следующих шагов:

  1. Измеряем ширину и длину радиатора. Определяем, как конструкция будет крепиться к нему.
  2. Спаиваем трубы паяльником, формируя при помощи уголков и фитингов две стороны сушилки. Крепим фитинги на двух сторонах параллельно друг другу, чтобы поместить в их отверстия жерди.
  3. Спаиваем центральные продольные трубки.

Такая сушилка обуви готова к работе, если включено отопление в доме. На ней можно сушить не только обувь, но и использовать для развешивания одежды, полотенец.

Меры безопасности

Имеющаяся схема изготовления прибора для сушки обуви подразумевает также соблюдение определенных правил безопасности, особенно если это электросушилка:

  1. При изготовлении электроприбора необходимо обеспечить защиту рук резиновыми перчатками.
  2. Ни в коем случае нельзя проверять наличие тока пальцами.
  3. Запрещается проводить работу мокрыми руками или влажными инструментами.
  4. Ни в коем случае не допускать детей к этому процессу.
  5. Нельзя класть включенную в сеть сушилку на пол. Для этого необходимо использовать подставки — металлические или керамические.
  6. Включать готовое устройство в сеть можно только после погружения его в обувь.

Сушить обувь на кустарных приспособлениях можно весьма эффективно. Более того, опытный мастер самостоятельно создает такую конфигурацию устройства для просушки, которая точно подойдет к габаритам его обуви. Самодельную сушилку можно сконструировать, исходя из расположения домашних электросетей и имеющегося свободного пространства. Фабричные изделия для просушки — типовые, не учитывают ни нагрузки на сеть, ни удобства размещения.

Чинить самодельное устройство сушки обуви также элементарно. По схеме оно не сложнее старого утюга. Достаточно иметь базовые знания электротехники и принимать основные меры безопасности.
