Самодельный паяльник для полипропиленовых труб

Нередко при эксплуатации бытовых водопроводных систем из полипропилена возникает необходимость в их ремонте или наращивании, что невозможно без специального оборудования для пайки. В качестве подходящего для этих целей инструмента обычно используются покупные приборы особой конструкции, высокая стоимость которых вынуждает пользователей задуматься об их изготовлении своими руками.

Данный подход хорош не только тем, что позволяет сэкономить значительные средства и не тратить время на освоение приёмов работы с незнакомым оборудованием. Благодаря самостоятельному изготовлению удаётся изучить все тонкости обращения с такими приспособлениями, что, в конечном счёте, сказывается на качестве пайки полипропиленовых и других пластиковых труб.

Паяльник на основе старого утюга

В том случае, когда принято решение об изготовлении паяльника для труб своими руками – сделать это можно, воспользовавшись оставшимися в хозяйстве старыми запчастями. Один из наиболее распространённых вариантов его изготовления из подручных средств предполагает использование для этих целей уже отслужившего свой срок электрического утюга.

Для реализации этого проекта потребуются следующие комплектующие и запчасти:

  • старый утюг, рассчитанный на мощность не менее 800 Ватт;
  • пластина дюралюминия подходящего размера;
  • стальные планки от старого детского конструктора;
  • провода, тумблер, ненужная ручка от разобранной дрели или болгарки, чтоб было удобно держать паяльник.

Паяльник для труб из утюга работает по тому же принципу, что и заводское специализированное изделие. Спираль (ТЭН) нагревается, передает тепло подошве, и вставленной в нее насадке. Это позволяет плавить полипропиленовые трубы, и спаивать их. Температура на самодельном паяльнике выставляется максимальная (должна быть 260-265 ℃). Приготовив все эти детали и материалы, можно будет начать сборку.

Сначала с утюга демонтируется кожух, что позволяет получить доступ к его внутренностям. Затем рабочая часть подошвы срезается посредством болгарки, а на её место имеющимся болтом крепится вырезанная по форме основания пластина из дюралюминия. Далее из запчастей конструктора нужно собрать коробку и надёжно закрепить её на подошве.

На элементах короба фиксируются тумблер и ручка от болгарки, после чего к переключателю подводится один конец сетевого провода. Второй проводник вместе с отводом от тумблера через асбестовые трубки подсоединяются к нагревательной спирали.

Насадки для фиксации на полипропиленовых трубах придется купить отдельно. При желании параллельно цепи питания можно включить гнездо с лампочкой, ток через которую необходимо ограничить посредством гасящего резистора. Для того чтобы сделать эту простую конструкцию своими руками потребуется минимум времени.

Читать еще:  Из старой тумбочки в туалетный столик - Своими Руками

С регулятором нагрева

Чтобы контролировать температуру нагрева самодельного паяльника для полипропиленовых труб, устанавливают термопару. Для сборки устройства, оснащённого регулятором нагрева рабочей подошвы, потребуется дополнительные детали и запчасти, а именно:

  • терморегулятор, термопара и два наконечника;
  • стрелочный индикатор со специальной шкалой (с «нулём» и двумя секторами);
  • проводники в изоляции длиной не менее одного метра каждый;
  • асбестовая вата.

Ещё до начала работ следует обратиться к токарю и попросить его изготовить два наконечника особой формы (под штуцер и под вывод нагревателя). Размеры этих наконечников выбираются исходя из диаметра подготовленной для сборки трубки.

Прядок сборки своими руками паяльника для полипропилена с терморегулятором выглядит так:

  1. Сначала с утюга удаляется кожух, после чего с его подошвы демонтируется регулятор температуры, а также все ненужные детали и проводка. После такой разборка должна остаться чистая гладильная плита.
  2. Затем с помощью дрели в наконечниках просверливаются отверстия диаметром порядка 6-ти миллиметров, после чего они прикручиваются болтами к очищенному от посторонних деталей корпусу (со стороны «носика»). С противоположной стороны подошвы в ней просверливаются отверстия диаметром, подходящим для монтажа корпуса термопары.
  3. К термопаре подпаиваются провода длиной порядка одного метра. Вслед этим посредством таких же проводников осуществляется подводка к нагревательной спирали. Все эти провода выводятся наружу через имеющееся в рукоятке утюга отверстие. Сама она крепится непосредственно на кожухе.
  4. На завершающем этапе работ пространство между кожухом и плитой заполняется асбестовым материалом (ватой), выполняющим функцию теплоизолятора. По завершении этой операции кожух возвращается на место, в результате чего получается корпус с двумя парами выведенных наружу проводников.

Эти провода подсоединяются к сетевой вилке и терморегулятору по схеме, позволяющей выставлять заданное значение температуры плавления полипропилена (255-265°).

Схема терморегулятора и печатная плата

Промышленные образцы с парными насадками

Для изготовления термических насадок промышленных паяльников используются особые материалы, хорошо проводящие тепло (медь, алюминиевые сплавы и подобные им).

Снаружи они покрываются специальным слоем, препятствующим пригоранию полипропилена (чаще всего для этих целей используется тефлон).

Известные образцы насадок для пайки пропиленовых труб различаются как своей формой, так и методом крепления к нагревателю, который может быть различной конструкции. При этом предпочтение обычно отдаётся изделиям, позволяющим устанавливать парные насадки (или сразу несколько их пар).

Возможности такого прибора существенно расширяются, поскольку он становится универсальным по своим техническим показателям.

Рабочие размеры насадок на паяльник (их диаметры) должны соответствовать тому же показателю для полипропиленовых труб и иметь значения от 16 до 110 миллиметров.

Специальные насадки с размерами от 20-ти до 32-х миллиметров должны присутствовать в комплекте любого паяльника, относящегося к категории полупрофессиональных устройств. Специализированные модели паяльных приспособлений могут комплектоваться большим числом парных насадок, диапазон размеров которых расширен до 63-х миллиметров.

Паяльник для полипропиленовых труб из кипятильника

Замечательный материал — полипропилен!
Из него я мастерю разные самоделки для себя и для знакомых.
Вот недавно попросили сделать небольшую самоделку, точнее стойку. Всего надо было спаять шесть фитингов и пару метров трубы.
Да вот беда: только отдал на время я свой паяльник знакомым, просить вернуть его так быстро не стал.

Читать еще:  Мастер-класс: выжигание по дереву - Своими Руками

Начал думать, чем ещё можно спаять полипропилен. Знаю, что паяют газовой горелкой, но её у меня нет.

Материалы и инструменты

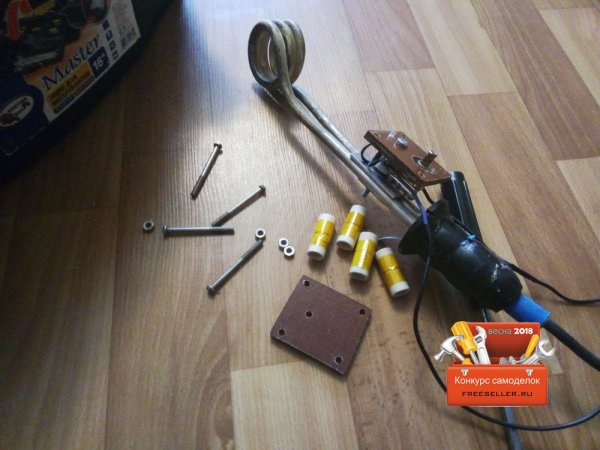

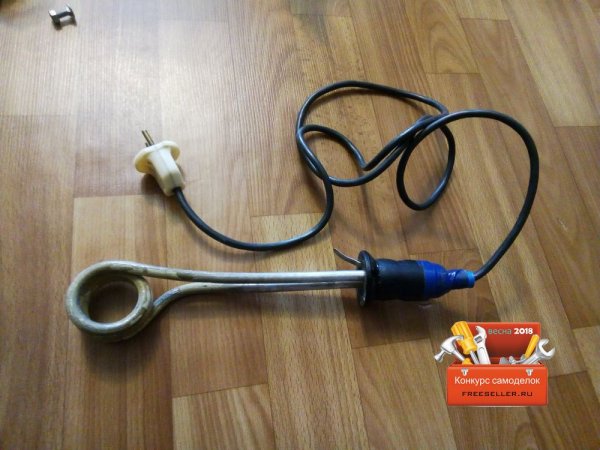

Зато есть старый «ведёрный » паяльник, который уже давно мне не надобен. Вот и решил мастерить из него.

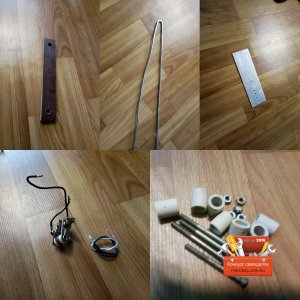

Мне потребовалось ещё немного деталей.

— провод и пластина из алюминия;

— термостат и лампа индикации от утюга;

— насадка для сварки полипропиленовых труб (25мм);

— разные болтики с гаечками.

Изготовление паяльника для полипропиленовых труб

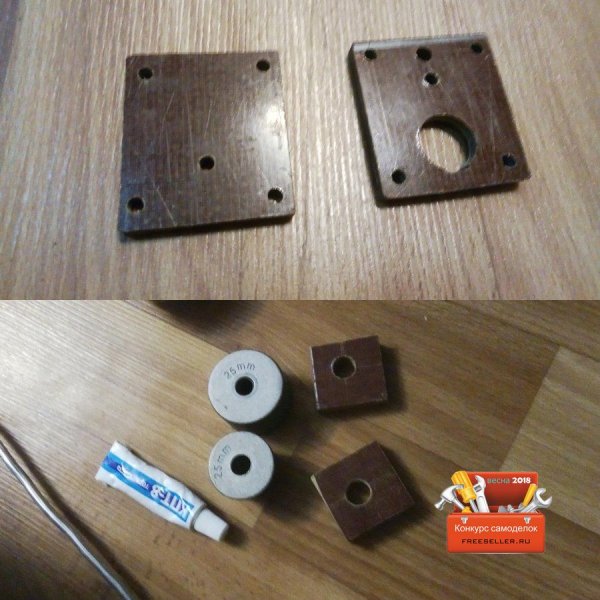

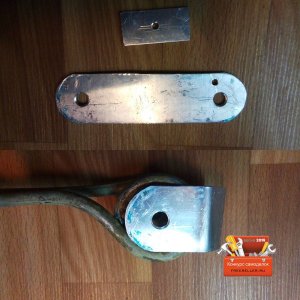

Из алюминиевой пластины были сделаны две заготовки: подложка под термостат и держатель для полипропиленовой насадки.

Из текстолита изготовлены ножки и части корпуса под термостат.

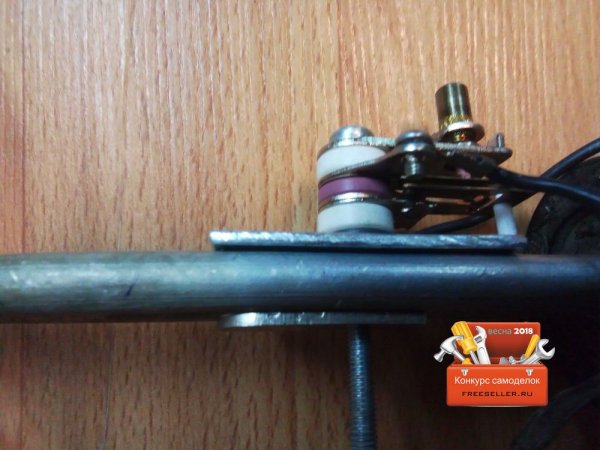

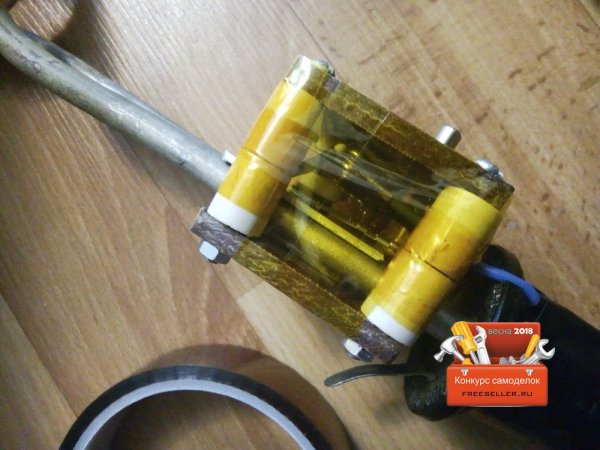

Далее я закрепил сам термостат возле ручки кипятильника.

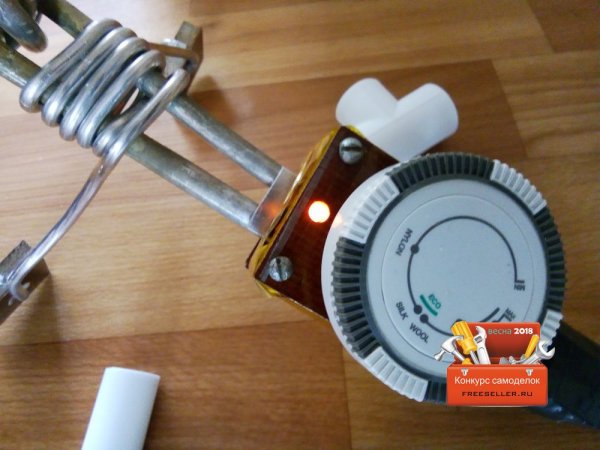

К выводам термостата присоединил лампочку — индикатор. И соединил изоляторы с помощью термоскотча.

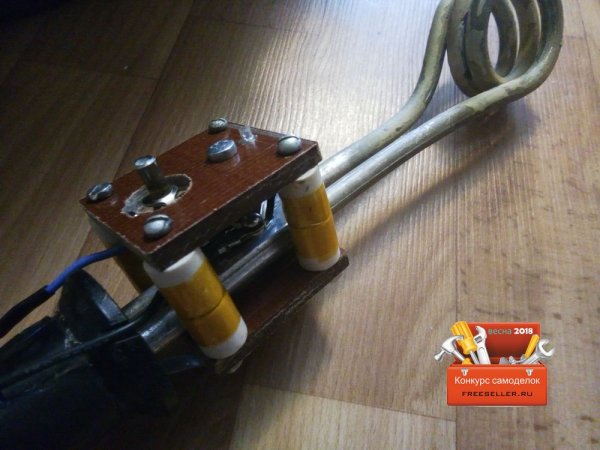

Соединил винтиками с гайками через изоляторы верх и низ корпуса. Нижняя часть корпуса не касается трубок кипятильника.

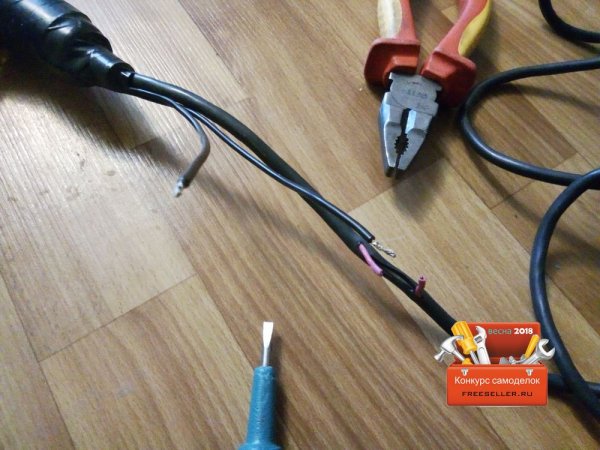

Для последовательного подключения термостата был сделан разрыв в питающем кабеле. Припаял и заизолировал изолентой провода вместе с ручкой кипятильника.

Сделал ножки из алюминия с изоляторами из пластин текстолита на конце.

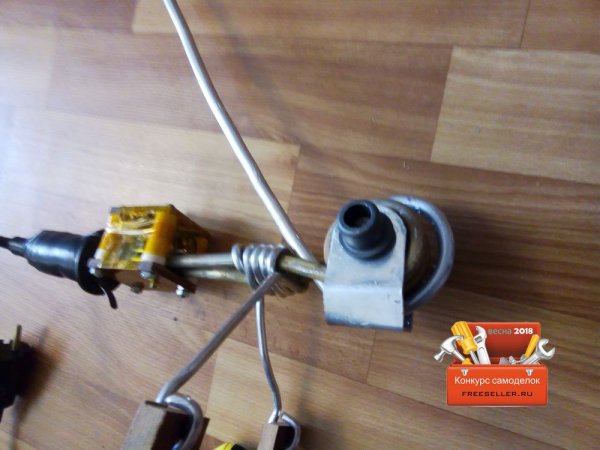

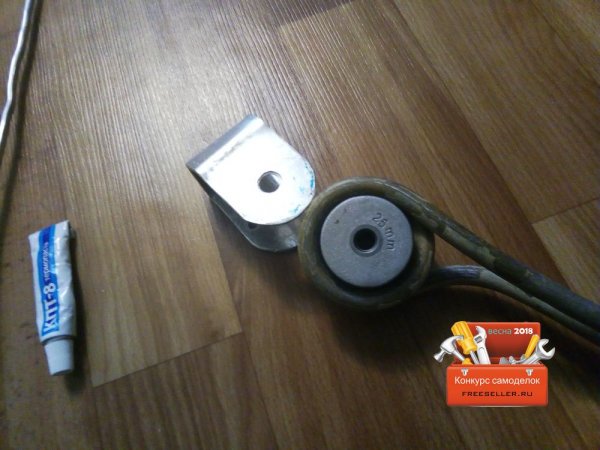

Насадка на 25 мм идеально подошла внутрь спирали кипятильника. Сверху насадки надета уже согнутая п-образно пластина из алюминия. Места соединения промазаны термопастой.

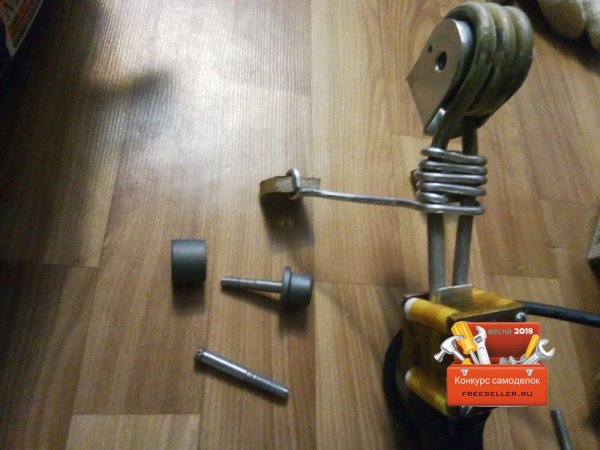

Для пайки мне требовалась насадка на 20 мм. Её я соединил самодельным винтом, сделанным из болта на 8 мм.

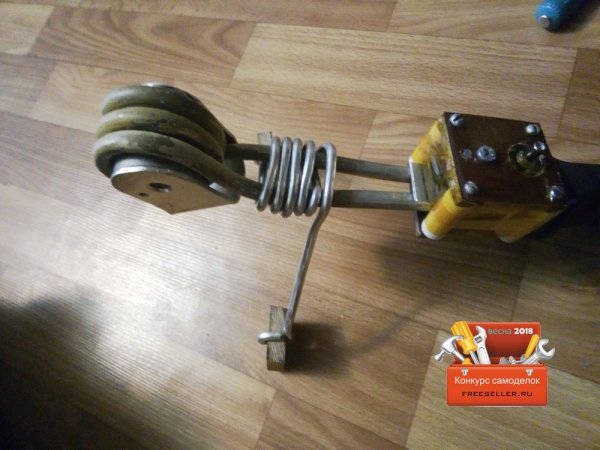

В качестве дополнительного радиатора сверху был намотан ещё ал. провод большего диаметра.

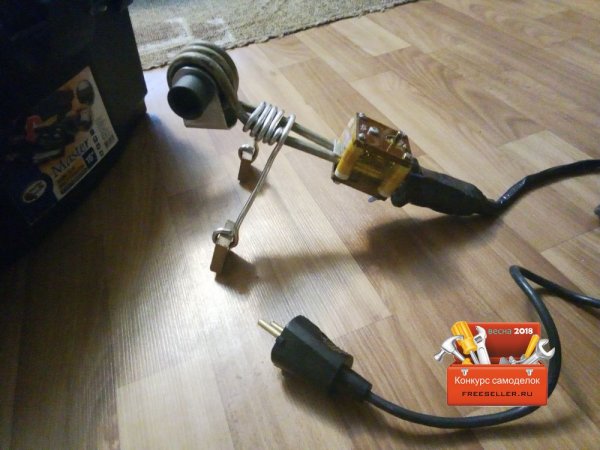

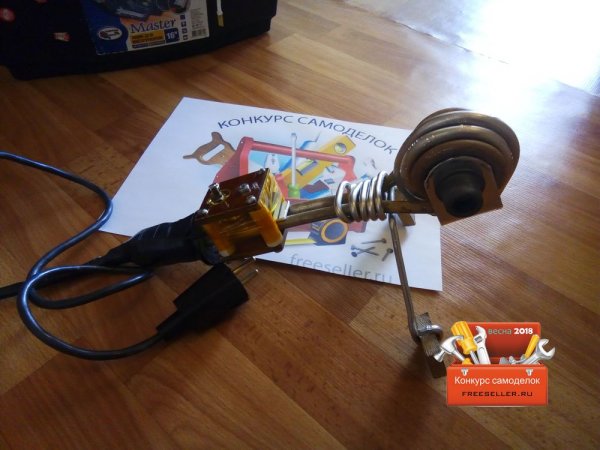

Испытания самодельного паяльника

При первом испытании выявился один недочёт, не считая дыма и запаха от прогорания нового «прибора», — не совсем удобная работа индикатора. Лампочка горит, когда паяльник выключен, и не горит, когда он работает. Но это не страшно, а всего лишь дело привычки. Возможно, в дальнейшем модернизирую.

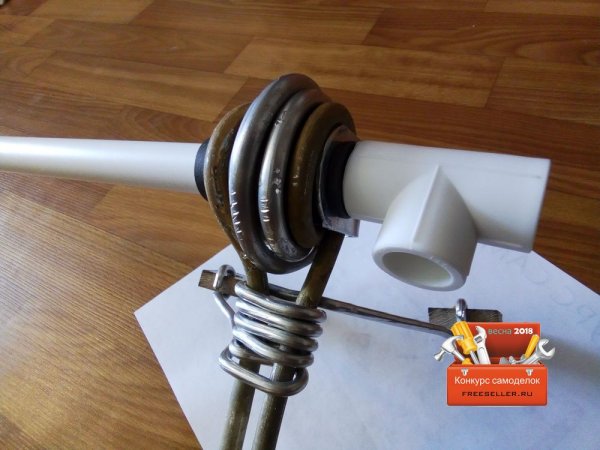

Пайка труб самодельным паяльником

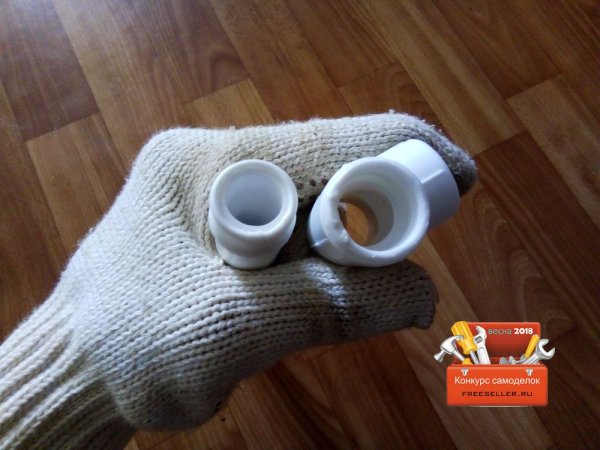

Термостат был выставлен на минимум. Нагрев происходит быстро. Разницу в качестве пайки я не заметил, так как сама насадка осталась та же самая, изменился только нагревательный элемент.

Так мне удалось сделать пару-тройку сварочных соединений своим экспериментальным паяльником.

Паяльник для полипропиленовых труб из утюга

Трубы и фитинги из полипропилена сегодня можно сказать в тренде. Их применяют для внутри домовых и квартирных сантехнических и отопительных разводок и сетей. Популярность этого материала обусловлена в первую очередь удобством работы с ним. В отличие от металлических труб, их не нужно сгибать трубогибом, нарезать резьбу и варить сваркой. Вся трудоемкость этой профессии осталась в прошлом с приходом такого материала, как полипропилен.
Основным инструментом для работы с полипропиленовых изделиями считается электрический паяльник или утюг. В заводском комплекте он оборудован насадками-гильзами для спайки труби фитингов стандартных диаметров. Их можно купить и отдельно. Но бывают случаи, когда по каким-либо причинам заводской паяльник не доступен и нет возможности его купить, а из всех деталей в наличии только сварочные насадки. Вот тут как раз и пригодится самодельный сантехнический паяльник.

Эта самоделка из разряда «дунул, плюнул и дело сделал». Собрать ее можно буквально на коленях из старого утюга и деревянного бруска. С таким самодельным нагревателем вы точно спасете ситуацию, и справитесь с пайкой полипропиленовых труб. А как его сделать, мы сейчас покажем.

Читать еще:  Удобная ключница своими руками - Своими Руками

Что понадобится для сборки паяльника

  • Старый утюг с рабочей нагревательной подошвой;
  • Деревянный брусок, ориентировочным сечением 40х50 мм, длина 40-50 см;
  • Четыре самореза-прессшайбы, 3х14-16 мм;
  • Насадки-гильзы для сантехнического паяльника с прижимным болтом;
  • Кабель питания с вилкой;
  • Изолента, саморезы 45 мм.

Из инструментов необходимо иметь: дрель или шуруповерт с крестовой насадкой для саморезов, сверла диаметром 6-8 мм, шлифовальный станок или наждачку, малярный нож, плоскогубцы и молоток.

Собираем самодельный паяльник для полипропиленовых труб

Первым делом разбираем бытовой утюг, отключая подошву от терморегуляторов. Остальная часть утюга нам больше не понадобится.

Далее подготавливаем деревянный брусок. При необходимости его можно распилить, прострогать или же просто почистить на наждачном круге, как это сделал автор самоделки (фото).

Для закрепления бруска просверливаем несколько отверстий на подошве утюга, в свободной от нагревательного элемента зоне. Диаметр сверла должен быть меньше ширины шляпки самореза.

Подогнанный по сечению брусок вставляем в паз подошвы, и крепим на несколько саморезов с помощью шуруповерта и крестовой насадки.

На конце контактной группы нагревателя имеются болты. Под них сверлим пазовые отверстия с обеих сторон бруска, и разворачиваем контакты плоскогубцами для их подключения.

Пластины контактов прижимаем несколькими саморезами — прессшайбами.

Недалеко от окончания подошвы просверливаем отверстие под прижимной болт для гильз. Теперь можно закрепить несколько парных сварочных насадок. Садим их на прижимной болт, и подтягиваем шестигранным ключом.

Все что остается, это подключить кабель питания к контактной группе, и обмотать зону контактов на рукоятке изолентой.

Паяльник готов к работе. Такое устройство можно применять для спайки полипропиленовых труб и фитингов, производя сантехническую или отопительную разводку.

Заключение

Несмотря на простоту конструкции, ее нельзя считать полностью доработанной. В ней отсутствует терморегулятор нагрева с защитной автоматикой. Эргономика инструмента тоже оставляет желать лучшего, ведь такое устройство должно устойчиво стоять на ребре во время работы. Однако этот самодельный аппарат служит доказательством, что при желании даже специализированный инструмент можно собрать из подручных деталей.
