Название проигрываемого трека на корпусе

Для воплощения проекта в жизнь нам понадобятся:

Собственно дисплей. В данной статье использовался экземпляр от Ericsson 2618 на контроллере PCF8548;LPT-разъём;6 диодов 1N4148;Неполярный конденсатор 1 мкф;Программа LCDHype; Драйвер для доступа к портам;Скрипт для работы с дисплеем будет описан ниже.

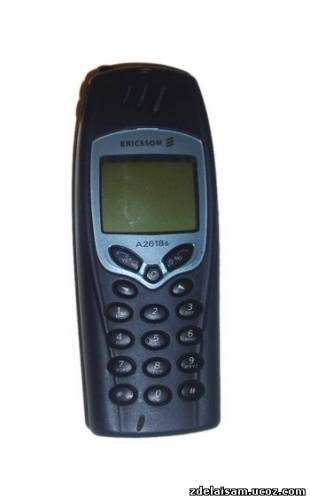

Идем в кладовку и ищём там предмет самообороны с надписью Ericsson A2618, завалявшийся там ещё с времён 45-го. (желательно, чтобы он включался, дабы проверить дисплей на работоспособность).

Желательно перерезать все дорожки, которые пересекает красная черта, и прозвонить каждый контакт на корпус. Звониться должен только шестой контакт в обязательном порядке, остальные нет. Подчеркиваем, разрезать только дорожки. Это тонкие полоски фольги.

Разбираем разъём LPT-кабеля, идущий к принтеру, и распаиваем следующим образом:

Где (слева на право):
1. n/a;
2. n/a;
3. n/a;
4. n/a;
5. Синий с белой полосой — Vlcd;
6. Чёрный — Gnd;
7. Оранжевый — Sclk;
8. Серый — Sda;
9. Красный — U+;
10. Фиолетовый — Reset;
11. n/a;
12. Жёлтый — U+ (backlight);
13. Синий — Gnd (backlight);
14. n/a.

Второй конец кабеля припаиваем к LPT-разъему по схеме, взятой с сайта www.rifer.narod.ru.

Если использовать штатную подсветку, то резистор номиналом 1 кОм из данной схемы можно исключить, т.к. на штатной подсветке уже установлен резистор. Даже два.

Устанавливаем дисплей на плату.

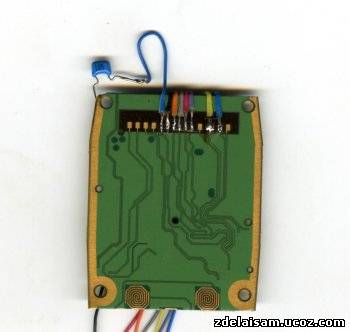

То, что получилось после проделанной работы, видно ниже:

Скачиваем и устанавливаем программу LCDHype. Открываем и настраиваем, как на рисунке.

И копируем текст из файла Script.txt в поле.

Очередь настраивать Winamp.

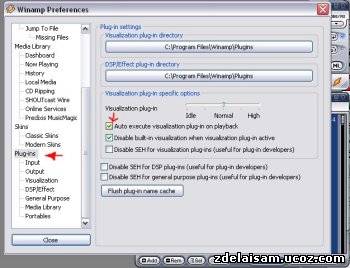

Из папки C:Program FilesLCDHypestuffwinamp копируем файлы в C:Program FilesWinampPlugins, запускаем проигрыватель и следуем иллюстрированной инструкции.

Закрываем настройки, не забываем подсоединить наше устройства к компьютеру и в LCDHype нажимаем «Старт». Если схема собрана правильно, на дисплее должно появиться примерно следующее:

Встраиваем девайс в корпус

Тут вам может помочь только ваша фантазия.

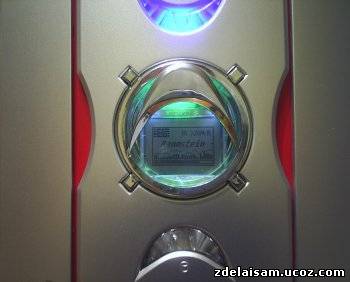

Я установил дисплей в кейс от Microlab. Просто установил модуль с дисплеем за прозрачное окошко дверцы. Описывать, что да как не стану, у всех этот процесс, думаю, будет индивидуальным.

Заинтересовала статья ?! Тогда спотри ссылки:

Сайт для определения выводов экрана большого числа телефонов. То есть Вы сможете сделать свой девайс не только из Ericsson, но и из других моделей !

MP3 плеер своими руками

Набравшись немного терпения, вы можете спаять самодельный MP3-плеер своими руками, при этом затратив менее 1000 руб. Т.к. программное обеспечение данного плеера представлено в открытом виде (доступны все исходники проекта), то вы можете дорабатывать его вводя новые функции, к примеру: управление по последовательному интерфейсу, можете использовать плеер в различных проектах робототехники, ну и естественно по его прямому предназначению – прослушивание музыки. Карта памяти – SD/MMC, размер памяти ограничен теоретическим лимитом спецификациями MMC-формата.

Читать еще:  Простая Катушка Тесла - Своими Руками

Данный MP-3 плеер поддерживает такие функции как случайное воспроизведение треков, навигация по трекам (вперед, назад, пауза), регулирование громкости воспроизведения. Также присутствует поддержка файловой системы FAT32, фрагментированных файлов, неограниченное число файлов в корневой директории, ну и естественно качество воспроизведения находится на высоком уровне. MP3-файлы с битрейтом 256 кБит/с воспроизводятся без каких-либо затыков, файлы с переменным битрейтом также воспроизводятся без проблем (в пике до 320 кБит/с).

WAV файлы также поддерживаются, но качество должно быть ниже чем у CD, пока вы не поставите кварцевый резонатор с большей частотой. На моем тестовом плеере это работает, однако запустить PIC с более чем

8 МГц кварцем при питании 3.3 Вольта проблематично.

Для записи файлов на карту памяти вам будет нужен кард-ридер. Помните, что карта памяти должна быть в формате FAT32, а не в FAT16 или каком-либо другом.

Файлы на карте памяти должны быть с расширением .mp3. Вставьте карту памяти в плеер и включите питание, воспроизведение начнется с первого трека. Файлы воспроизводятся в том порядке – как они были на нее записаны (если не включена функция случайного воспроизведения).

Чтобы включить случайное воспроизведение, удерживайте кнопку «следующий трек» во время включения MP3-плеера. Функция будет работать до следующего включения плеера. Когда все треки будут проиграны, воспроизведение останавливается и плеер уходит в «sleep» режим.

Исходный код

Исходник написан на Си. В качестве компилятора я использовал PCM midrange compiler от CCS (офсайт ccsinfo.com). Компилятор платный, однако выдает очень компактный код и содержит достаточно богатый набор встроенных функций и данных.

Если в исходном коде вам не нужно делать каких-либо изменений и корректировок, то в архив я вложил уже готовый HEX-файл. Перед прошивкой не забудьте очистить фьзы BROWNOUT и WATCHDOG, иначе устройство не заработает!

Почти вся память контроллера 4К используется. Память EEPROM 256 байт полностью используется под таблицу данных для функции случайного воспроизведения. При необходимости можно освободить память, удалив несколько не очень критичных функций, к примеру функции для кнопок и случайное воспроизведение.

Думаю vs1011e также должна подойти с некоторыми изменениями

Ниже вы можете скачать прошивки, исходники, PCB и другие файлы

Читать еще:  Изящная стильная вазочка - Своими Руками

Самодельный портативный mp3 плеер USB, microSD

Данный mp3 плеер, не совсем обычной конструкции, был сделан из подручных средств.
Хорошее решение для дачи и с минимальными затратами. В ходе генуборки собралось много хлама на выброс и кое что решил пустить в дело). Корпус сделан из картона от бытовой техники склеенного вдвое, что придает конструкции хорошую жесткость. Почему картон? С ним проще работать и его много остается после покупок бытовой техники, и в данной самоделке картон хорошо подходит для создания корпуса.

Пошаговая сборка и демонстрация работы mp3 плеера в видеоролике для ознакомления

Было использовано:
1. Картонная коробка от бытовой техники
2. Медные проводки от старой электроники
3. 2 динамика от старых компьютерных колонок
4. Клавиатура от старого сотового телефона
5. Аккумуляторная батарея от старого сотового телефона
6. Выключатель( ссылка на выключатель )
7. 4 самореза
8. Модуль заряда аккумуляторных батарей( ссылка на модуль )
9. Mp3 плеер без корпуса ( ссылка на плеер )
10. Декоративная пленка на клейкой основе
11. Термоклей, супер клей, изолента

Из инструментов:
1. Плоскогубцы
2. Ножницы
3. Канцелярский нож
4. Отвертка
5. Клеевой пистолет
6. Паяльник ( ссылка на мини USB паяльник , очень удобный)
7. Третья рука (ссылка на самоделку)

Шаг 1
Нарезаем картон на парные куски, по 4шт каждого размера.
1. 4см х 8см, 3,6см х 7,6см
2. 4см х 6,5см, 3,6см х 6,1см
3. 6,5см х 8см, 6,1см х 7,6см

И склеиваем их между собой. Это придаст конструкции жесткость.

Шаг 2
Электроника, которая будет использована в самоделке.

Дешевый mp3 плеер с USB и microSD разъемами( ссылка на плеер ). Питается от сети 5в или 3.7в от аккумулятора. Усилитель сигнала на 3вт в нем уже встроен. Так же встроен стабилизатор напряжения. Подключение питания через microUSB и две клеммы для аккумулятора.

Модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом ( ссылка на модуль ). Он подойдет для заряда аккумуляторов от сотовых телефонов.

Аккумуляторная батарея Philips 1100mAh. Вытащил из сломанного телефона.

Динамики из старых компьютерных колонок.

Недавно заказывал выключатели( ссылка на выключатель ) хорошего качества для ремонта настольной лампы. Как раз одна осталась.

И несколько кнопок с клавиатуры сломанного телефона.

Шаг 3
Вырезаем место под динамик, чтобы плотно сидел на месте.

Приклеиваем термоклеем основание корпуса, боковую стенку и примеряем будущее расположение аккумулятора. Проклеиваем с внутренней стороны термоклеем для надежного скрепления.

Прикидываем будущее размещение модуля заряда.
Модуль заряда и аккумулятор будут находиться в корпусе второй колонки.

В корпусе первой колонки будут расположены плата плеера и кнопки управления.

Читать еще:  Походная печь-примус для котелка - Своими Руками

Шаг 4
Вырезаем отверстия для USB и microSD разъемов на верхней части корпуса.

Выпаиваем штатные кнопки из платы плеера. Их разместим на той же верхней части корпуса для удобства управления.

Припаиваем проводки к кнопкам. Я брал 4 пары разных по цвету проводов, чтобы потом было удобнее паять на плате плеера.

Шаг 5
Берем декоративную пленку на клейкой основе(у меня осталась черная) и обклеиваем ей части корпуса.

Должно получиться так.

Шаг 6
Вырезаем отверстие под кнопку на верней части корпуса первой колонки и размещаем там кнопку управления.

С обратной стороны фиксируем термоклеем для надежности.

То же проделываем и с остальными кнопками. 2 верхние кнопки будут отвечать за переключение треков и громкость, нижняя левая плей/пауза, а нижняя правая кнопка повтора трека. Получилось как то так.


Шаг 7
Теперь можно припаивать проводки от кнопок на плату плеера.

Заливаем места пайки термоклеем для надежной фиксации проводков. Можно их собрать в кучу и обмотать изолентой, чтобы не мешались.

Шаг 8
Соблюдая полярность припаиваем одну пару проводов от модуля заряда к аккумулятору.

Прикручиваем динамики к корпусу саморезами и фиксируем саморезы с обратной стороны термоклеем.

Приклеиваем верхнюю часть корпуса и фиксируем модуль заряда термоклеем для надежности.

Проделываем прорези для проводов идущих к первой колонке, фиксируем их термоклеем с внутренней стороны и проверяем работу модуля перед креплением задней части корпуса.

Шаг 9
Скручиваем провода двух динамиков и припаиваем их к плате плеера соблюдая полярность.

Припаиваем провода питания к плате плеера и к выключателю. Соблюдайте полярность!

Болтающиеся части и провода фиксируем внутри термоклеем. Проверяем работу плеера перед креплением задней части корпуса.

Шаг 10
Для фиксации колонок друг с другом и защиты проводов приклеиваем широкую полоску декоративной пленки с обеих сторон. Получилась конструкция формы книжки, которая придает устойчивость и не обычный внешний вид данной самоделке.




Приклеиваем кнопки от клавиатуры старого телефона супер клеем. Будьте аккуратны, не залейте клеем кнопки управления.

Можно приступать к тесту

Индикация питания и работы плеера хорошо видны.


USB флешки читает хорошо. Музыка играет громко. На максимальной громкости присутствует хрип динамиков, но и средней громкости вполне достаточно для прослушивания.

Работа от аккумулятора 1100mAh примерно 2-3 часа на средней громкости при воспроизведении с USB носителей, но остается энергия для воспроизведения с microSD карт. С microSD картами будет работать в 2-3 раза дольше, так как питание потребляется 3в, вместо 5в.
