Добавляем стриппер в плоскогубцы

Сделать из плоскогубцев удобное приспособление для зачистки изоляции проводов (стриппер) очень просто. Плоскогубцы не потеряют своей функции, а скорее приобретут новые и станут более полезными.Стриппер будет универсальным, то есть зачищать основные диаметры проводов какие нам понадобятся.Понадобится Плоскогубцы, не совсем простые, а удлиненные. Сверла по металлу разных диаметров по сечению проводов. Дорабатываем плоскогубцы, добавляем приспособление для зачистки проводов Берем плоскогубцы и маркером отмечаем место для сверловки с обоих сторон. Так как диаметры проводов разные, необходимо будет сделать несколько гнезд для зачистки под каждый диаметр провода в отдельности. Поэтому нужно грамотно все разметить. Подготовим три сверла разных диаметров: большое среднее и маленькое. Сверлим первое гнездо. Зажимаем плоскогубцы сильно рукой и делаем отверстие между плоскостями. Отверстие не нужно делать сквозное, а примерно не доходя 1 мм до края от острия сверла. Переворачиваем плоскогубцы и сверлим отверстие на том же месте. В итоге два отверстия встретятся. Тут нужно быть аккуратным, так как сквозное отверстие не должно получиться. Сверло лишь должно начать делать отверстие, которое будет соединятся с другим. В итоге должна получиться острая кромка, которая как раз и будет впиваться в изоляцию провода. Вид сверху. Посмотрите внимательно. Это гнездо для проводов большого диаметра. Берем провод и пытаемся снять изоляцию с него. Все замечательно. Таким же путем, немного сместившись, делаем ещё гнездо для проводов поменьше. Так же опробываем зачистку. Если все устраивает, переходим к третьему гнезду. Просверлили три гнезда. Плоскогубцы доработаны. Выглядят, кстати, очень стильно. Как буд-то так и продавались. Повторно зачищаем нужные провода. Штука очень удобная! Тут тебе и плоскогубцы, если нужно что-то загнуть,…

Читать еще:  Диетическая куриная колбаса - Своими Руками

Сделать из плоскогубцев удобное приспособление для зачистки изоляции проводов (стриппер) очень просто. Плоскогубцы не потеряют своей функции, а скорее приобретут новые и станут более полезными.
Стриппер будет универсальным, то есть зачищать основные диаметры проводов какие нам понадобятся.

Понадобится

  • Плоскогубцы, не совсем простые, а удлиненные.
  • Сверла по металлу разных диаметров по сечению проводов.

Дорабатываем плоскогубцы, добавляем приспособление для зачистки проводов

Берем плоскогубцы и маркером отмечаем место для сверловки с обоих сторон.

Так как диаметры проводов разные, необходимо будет сделать несколько гнезд для зачистки под каждый диаметр провода в отдельности. Поэтому нужно грамотно все разметить.

Подготовим три сверла разных диаметров: большое среднее и маленькое. Сверлим первое гнездо. Зажимаем плоскогубцы сильно рукой и делаем отверстие между плоскостями.

Отверстие не нужно делать сквозное, а примерно не доходя 1 мм до края от острия сверла.

Переворачиваем плоскогубцы и сверлим отверстие на том же месте.

В итоге два отверстия встретятся. Тут нужно быть аккуратным, так как сквозное отверстие не должно получиться. Сверло лишь должно начать делать отверстие, которое будет соединятся с другим. В итоге должна получиться острая кромка, которая как раз и будет впиваться в изоляцию провода.

Вид сверху. Посмотрите внимательно.

Это гнездо для проводов большого диаметра. Берем провод и пытаемся снять изоляцию с него. Все замечательно.

Таким же путем, немного сместившись, делаем ещё гнездо для проводов поменьше.

Так же опробываем зачистку.

Если все устраивает, переходим к третьему гнезду.

Просверлили три гнезда.

Плоскогубцы доработаны. Выглядят, кстати, очень стильно. Как буд-то так и продавались.

Повторно зачищаем нужные провода.

Штука очень удобная! Тут тебе и плоскогубцы, если нужно что-то загнуть, тут тебе и стриппер, если нужно снять изоляцию.
Для меня, как радиомастера, это просто находка!

Читать еще:  Обезьянки из фетра - Своими Руками

Поделки своими руками для автолюбителей

Как сделать простой стриппер своими руками

Иногда бывают такие ситуации, когда нужно срочно зачистить несколько проводов, но покупать профессиональный инструмент для таких случаев не имеет смысла. Вот сегодня и поговорим, как сделать самоделку или просто стриппер своими руками.

Итак, для этого я взял небольшой кусок ПВХ трубы, приблизительно сантиметров 12-15 и канцелярское лезвие.

Затем, где-то через сантиметр разметил 6 полосок, где нужно будет проделать не слишком глубокие прорези.

А чтобы удобно делать было такие как-бы прорези, я взял ещё один кусок трубы и скрутил их вместе изолентой по краям, как показано на фото…

Далее, я взял свёрла разного диаметра начиная от 5 мм и меньше, и просто просверлил.

После того, как всё было просверлено, разматываем изоленту и смотрим что у нас получилось.

Затем, там где не было отверстий, вернее не просверлилась стенка трубы, берём по диаметру то же сверло и добуриваем боковой частью сверла, на фото я думаю будет понятно.

Как только всё будет готово, берём канцелярское лезвие и целиком аккуратно вставляем его в трубу. Если есть пистолет с термоклеем, то можно немного приклеить внутри лезвие, хотя оно и так будет держаться.

Ну вот наш стриппер и готов, теперь можно его испытать.

Для этого берем провода, приблизительно подбираем провод и отверстие на трубе нужного диаметра, прижимаем пальцем провод, немного прокручиваем и спокойно отсоединяем изоляцию.

Всё получилось быстро и весело, и не надо никаких профессиональных инструментов.

Главное, что всё делается из простых материалов быстро и доступно.

Съёмник изоляции из прищепки за 5 минут

Такой съёмник изоляции подойдет для кабеля толщиной от 6 до 12 мм.

Читать еще:  Надёжный клей для шифера своими руками - Своими Руками

Материалы для изготовления

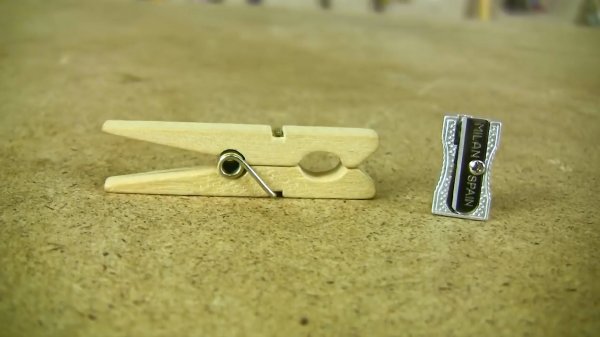

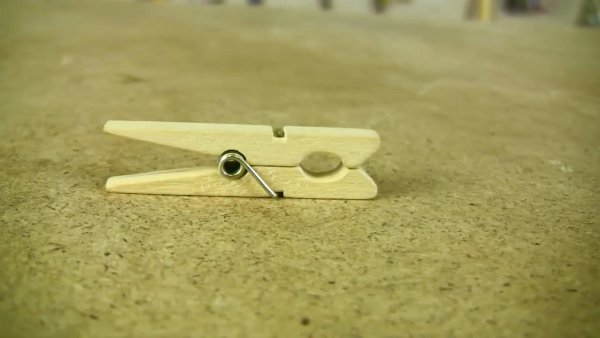

Для самоделки нам нужно только деревянная прищепка и любая точилка для карандашей.


Много у кого прищепка и точилка есть дома, поэтому я и написал, что наше устройство можно сделать, не потратив, ни одной копейки. Точилка подойдёт абсолютно любая, даже та, что уже плохо точит карандаши.

Изготовление съемника

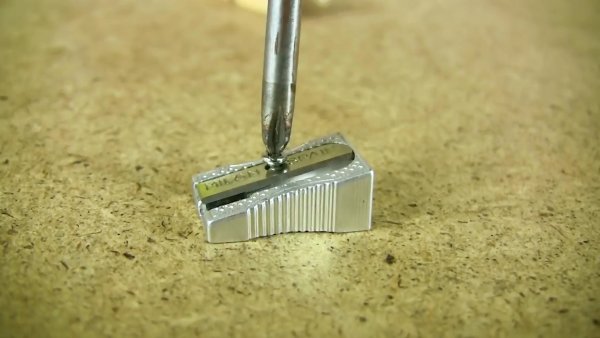

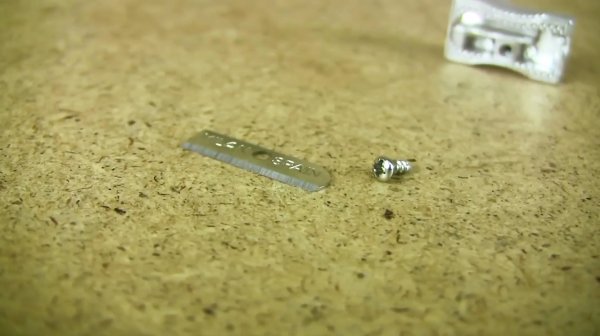

Процесс изготовления съёмника изоляции очень прост. С точилки нам нужно снять только сам нож и винт, корпус точилки нам не понадобится.


Дальше берём нож и располагаем его на прищепке, так как показано на рисунке.

Нож должен выступать внутрь отверстия не больше одного миллиметра, иначе кроме изоляции он будет прорезать провод под изоляцией, а это нам ник чему.

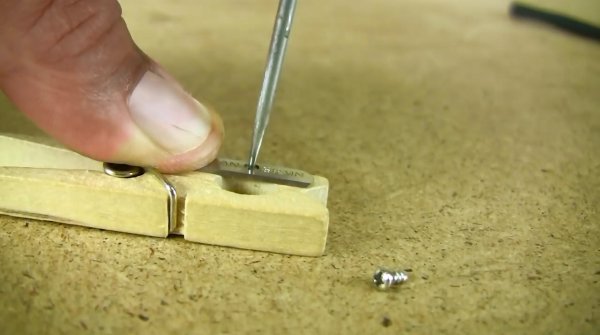

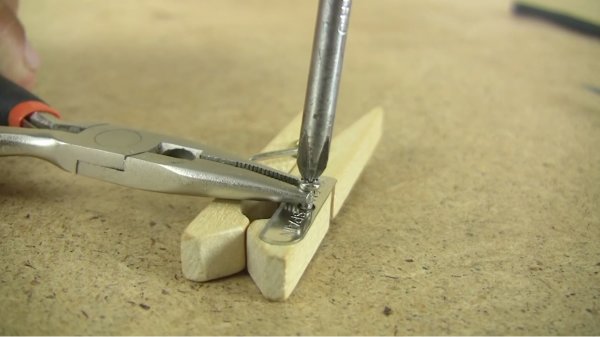

Размещаем правильно нож и прикручиваем его к прищепке тем винтом, которым он был прикручен к точилке.

Для более лёгкого закручивания винта в прищепку, место под винт можно просверлить тонким сверлом, либо проколоть шилом.


Теперь наше устройство готово к использованию, и его можно применять на различных типах кабеля толщиной от 6 до 12 мм.

Как пользоваться?

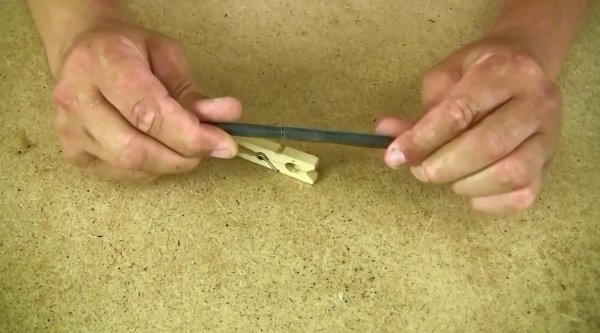

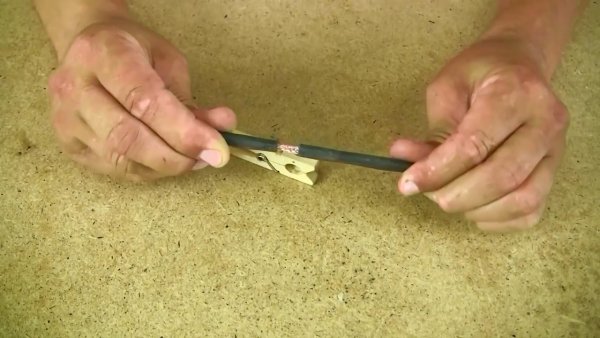

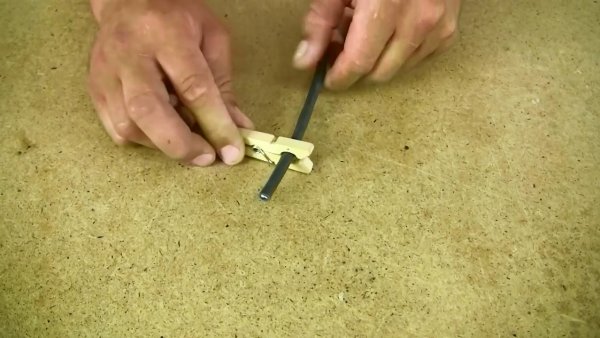

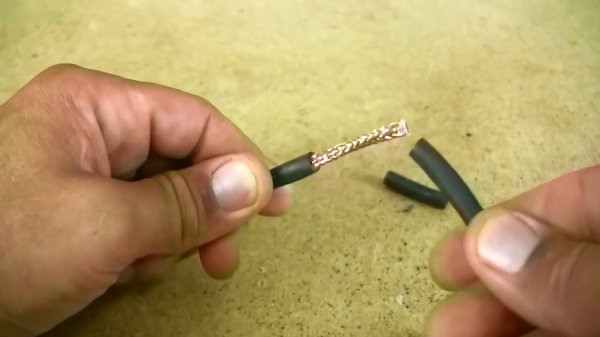

Принцип работы съёмника очень простой, накидываем прищепку на кабель, на нужное нам расстояние от края, и вращаем прищепку вокруг кабеля, тем самым прорезая верхнюю изоляцию. Всё очень легко и просто.

Устройство не особо многофункционально, но со своей задачей справляется не плохо.

Видео от автора
